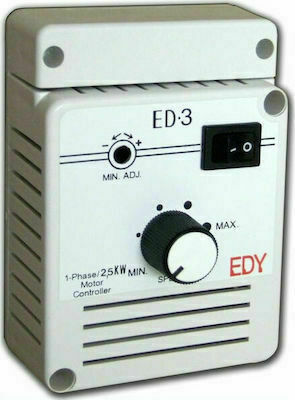

Η συσκευή ED-3 είναι επιτοίχιος ρυθμιστής τάσης (dimmer), για τον έλεγχο ασύγχρονων μονοφασικών κινητήρων, που λειτουργούν σε εύρος περίπου 50-100% των ονομαστικών στροφών.

Διαθέτει για τον χειρισμό του ένα ποτενσιόμετρο, για την ρύθμιση των στροφών στο επιθυμητό σημείο, από ένα κατώτερο προρυθμιζόμενο όριο, έως το μέγιστο.

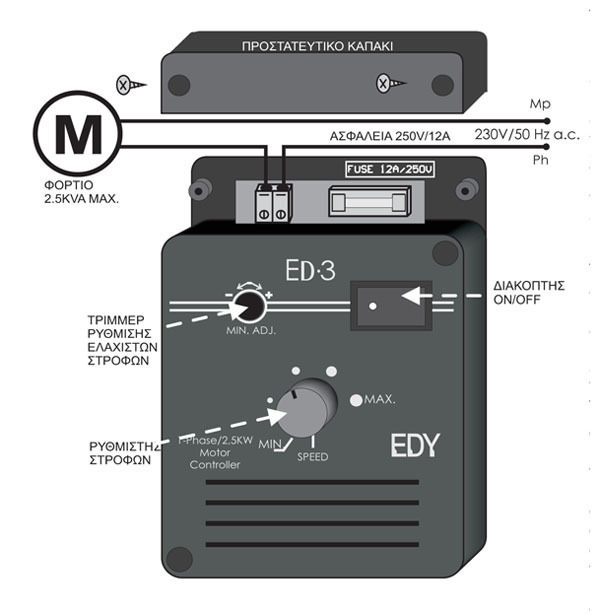

Το κατώτερο όριο στροφών ρυθμίζεται με το trimer που διαθέτει η συσκευή, ως εξής:

Με το κουμπί ρύθμισης στροφών γυρισμένο στο ελάχιστο, ρυθμίζουμε με τη βοήθεια ενός μικρού κατσαβιδιού το τρίμμερ ελάχιστων στροφών, γυρίζοντάς το δεξιά, τόσο ώστε ο κινητήρας να περιστρέφεται ικανοποιητικά, χωρίς να έχει πρόβλημα στην εκκίνηση. Τώρα το dimmer ρυθμίζει τις στροφές του κινητήρα από το κατώτερο όριο στροφών έως το μέγιστο.

Τεχνικά χαρακτηριστικά:

• Με διακόπτη On/Off
• Τάση λειτουργίας: 230V AC 50Hz
• Μέγιστη ισχύς: 100-2500VA ωμικό φορτίο
• Προστασία από βραχυκύκλωμα/υπερφόρτωση: Fuse Tube 5.2x20mm 250V/12A
• Θερμοκρασία λειτουργίας: - 10οC έως +60οC
• Μέγιστη υγρασία: 95%
• Υλικό κατασκευής: πλαστικό ABS
• Διαστάσεις: 120x85x35mm
