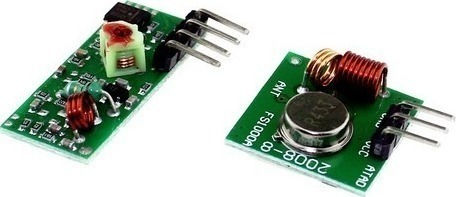

Παράμετροι δέκτη

• Μοντέλο προϊόντος: MX-05V
• Λειτουργική τάση: DC5V
• Ρεύμα αναμονής: 4MA
• Συχνότητα λήψης: 315MHZ
• Ευαισθησία δέκτη: -105DB
• Μέγεθος: 30 * 14 * 7mm
• Εξωτερική κεραία: 32CM μονόκλωνο καλώδιο, τυλιγμένο σε σπείρα

Τεχνικές παράμετροι του πομπού

• Μοντέλο προϊόντος: MX-FS-03V
• Απόσταση εκπομπής: 20-200 μέτρα (διαφορετική τάση, διαφορετικά αποτελέσματα)
• Λειτουργική τάση: 3.5-12V
• Διαστάσεις: 19 * 19mm
• Λειτουργικό mode: AM
• Ρυθμός μετάδοσης: 4KB / S
• Ικανότητα μετάδοσης: 10mW
• Συχνότητα εκπομπής: 315M
• Εξωτερική κεραία: 25cm κανονικό πολυκλωνικό ή μονόκλωνο καλώδιο
• Πίνες από αριστερά → δεξιά: (DATA; VCC; GND)

Περιβάλλον εφαρμογής

• Ασύρματος διακόπτης ελέγχου
• Δέκτης
• Μοτοσυκλέτες
• Αντιδιαρρηκτικά αυτοκινήτων
• Προϊόντα ασφαλείας σπιτιού
• Ηλεκτρικές πόρτες
• Ρολά
• Παράθυρα
• Ασύρματες πρίζες
• Ασύρματες LED
• Ασύρματος έλεγχος ηλεκτρικών πορτών γκαράζ
• Ασύρματο έλεγχο ροφών
• Σύστημα ελέγχου κλειδώματος πορτών
• Ασύρματοι παραθυρόφυλλα
• Συστήματα συναγερμού
• Ασύρματες μοτοσυκλέτες
• Ασύρματοι ηλεκτρικοί κινητήρες αυτοκινήτων
• Ασύρμοι MP3

Σημείωση

• Η τάση VCC του module σε καλή τροφοδοσία και φίλτρα.
• Η κεραία επηρεάζει την λήψη του module, ιδανικά να συνδεθεί με το 1/4 μήκος κύματος της κεραίας, συνήθως 50 ohm μονόκλωνο, το μήκος της κεραίας 315M είναι περίπου 17cm.
• Η θέση της κεραίας έχει επίσης επιρροή στην λήψη του module, κατά την εγκατάσταση να είναι όσο το δυνατόν πιο μακριά από πηγές παρεμβολών.
• Η συχνότητα που χρησιμοποιείται για λήψη, αποκωδικοποίηση και resistor ταλάντωσης πρέπει να ταιριάζει με τον πομπό.
