DM - 8CHL: Zentrale Einheit (Controller) mit 8 Kanälen

• SICHERE BETRIEBSSPANNUNG: 180 - 230V AC
• NETZFREQUENZ: 50Hz
• VERBRAUCH: 10mA
• UMGEBUNGSTEMPERATUR: -20°C bis +50°C
• LEITERANSCHLÜSSE: Von Ø 0,5mm bis Ø 3,5mm
• BEFESTIGUNG: Schnappbefestigung auf 35x7,5mm Schiene (DIN 45277)
• KONTROLLKAPAZITÄT DER LEISTUNGSENDGERÄTE: Bis zu 24 Stück insgesamt mit einer Verteilung von bis zu 4 Stück pro Kanal.
• KOMMUNIKATION MIT DM-LCD: Über ein 2-adriges Telefonkabel mit standardisierten RJ-11 Steckern.

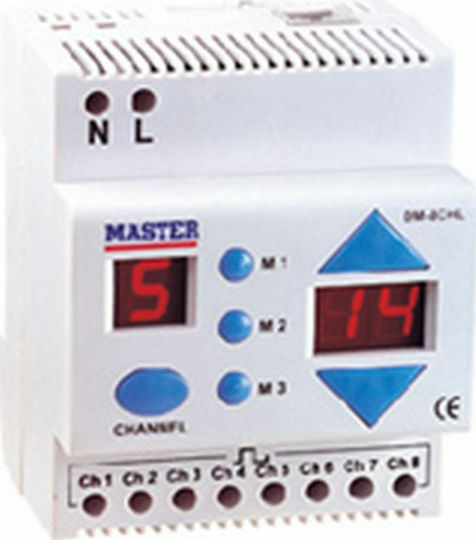

ERLÄUTERUNG DER ZAHLEN AUF DEM ZWEITEN FOTO:

• 1 Taste [channel] zur Auswahl des Kanals [1-8], der eingestellt werden soll.
• 2 Tasten (up, down) zur Leistungsanpassung des ausgewählten Kanals (von 0% bis 99%).
• 3 Memo-Tasten (M1, M2, M3) zur Erstellung und Auswahl von drei verschiedenen Szenarien.
• 1 Bildschirm (channel) zur Anzeige der Kanäle.
• 1 Bildschirm (power) zur Anzeige der Leistung pro Kanal (0% bis 99%).
• 2 Klemmen für Netzanschluss N (Neutralleiter), L (Phase).
• 8 Klemmen (1Ch, 2Ch, bis 8Ch) zur Kommunikation mit den Endleistungseinheiten.
• 1 Eingang für den Anschluss des Fernbedienungs-Handgeräts.

Der MULTIDIMMER 8 Channel kann bis zu 8 verschiedene Beleuchtungs- oder Lüftungsabschnitte entsprechend den Raumanforderungen steuern (z.B. Deckenlampen, Flurbeleuchtung, Wandlampen, Gartenbeleuchtung, Poolbeleuchtung, Lüftung usw.). Für jeden Abschnitt können wir bis zu 4 Endmodule à 1 kW pro Kanal anschließen. Die Anzahl der Endleistungseinheiten darf insgesamt 24 Stück nicht überschreiten. Insgesamt können wir also maximal 24 kW steuern.

Zur gleichmäßigen Verteilung der elektrischen Lasten pro Phase bieten die Endleistungseinheiten die Möglichkeit, über die drei verschiedenen Phasen (R.S.T.) versorgt zu werden.

Die zentrale Steuereinheit DM-8CHL und die Endleistungseinheiten DM-CHL müssen im gleichen Schaltschrank installiert werden. Für die elektrische Verbindung und Kommunikation ist kein spezielles Kabel erforderlich.
