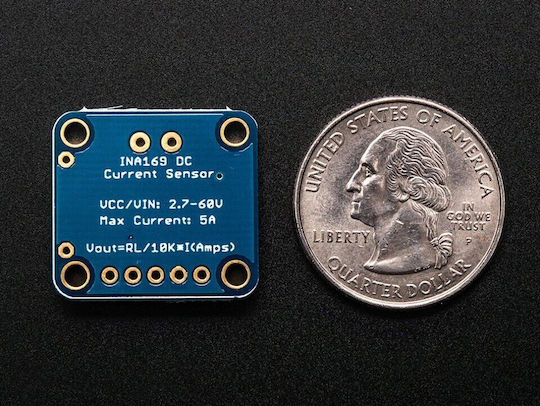

Acest modul breakout rezolvă toate problemele de monitorizare a curentului. Utilizarea cipului INA169 permite măsurarea fluxului continuu de curent și oferă o ieșire analogică raportată la masă. Această ieșire analogică îl face ideal pentru controlul buclelor de feedback.

Majoritatea dispozitivelor de măsurare a curentului sunt bune doar pentru măsurători pe partea de joasă tensiune. Aceasta înseamnă că, cu excepția cazului în care este implicată o baterie, rezistența de măsurare trebuie plasată între masa țintă și masa adevărată. Acest proces poate cauza probleme în circuite, deoarece electronica nu preferă variațiile referințelor de masă care se schimbă odată cu fluxul curentului.

Acest cip este mult mai inteligent, deoarece poate gestiona măsurarea curentului pe partea de înaltă tensiune până la +60VDC! Un amplificator precis măsoară tensiunea prin rezistența de 0.1 ohmi, 1%. Rezistența este evaluată pentru 2W continuu, permițând măsurători până la +5A continuu. Ieșirea este curentul care trece prin rezistența onboard de 10K, astfel încât tensiunea de ieșire să fie de 1V pe fiecare Amp. Pentru un flux de 2A, ieșirea va fi de 2V.

Rezistența de sarcină poate fi schimbată cu una mai mare sau mai mică, tăind liniile din apropiere și lipind o rezistență de manganină. Dacă lipiți o rezistență de 20K, veți avea 2V pe Amp, iar cu o rezistență de 5K, 0.5V pe Amp.
