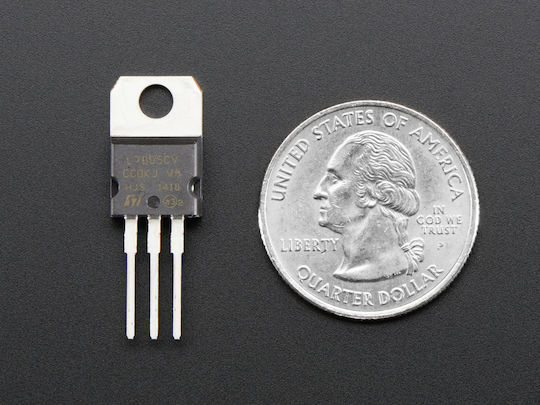

Ο 7805 είναι ένας δημοφιλής γραμμικός ρυθμιστής τάσης που χρησιμοποιείται ευρέως. Αυτός ο ρυθμιστής είναι ιδανικός για να μετατρέπει μια μπαταρία ή προσαρμογέα τοίχου από 7-35V σε καθαρή τάση 5.0V με ρυθμιστική ακρίβεια 2%. Είναι η έκδοση TO-220, με μέγιστη δυνατότητα ρεύματος 1.5A και διαθέτει ενσωματωμένο περιορισμό ρεύματος και προστασία από υπερθέρμανση, καθιστώντας τον ανθεκτικό και αξιόπιστο.

Ο ρυθμιστής αυτός έχει πτώση τάσης ~2V, πράγμα που σημαίνει ότι χρειάζεται τουλάχιστον 7V για να παραδώσει καθαρή εξαγωγή 5V. Η στατική ροή ρεύματος είναι 6mA. Μπορεί να παρέχει έως 1.5A, εφόσον υπάρχει σωστή ψύξη. Όσο υψηλότερη είναι η είσοδος τάσης και το ρεύμα εξόδου, τόσο περισσότερη θερμότητα θα παραχθεί.

Ο ρυθμιστής δεν απαιτεί πυκνωτές για σταθερότητα, αλλά συνιστάται η χρήση τουλάχιστον 10uF ηλεκτρολυτικών πυκνωτών και στις δύο του πλευρές, είσοδο και έξοδο.

Τεχνικές Λεπτομέρειες:

• Διαστάσεις: 29mm x 10mm x 4mm
• Μήκος Πιν: 13mm
