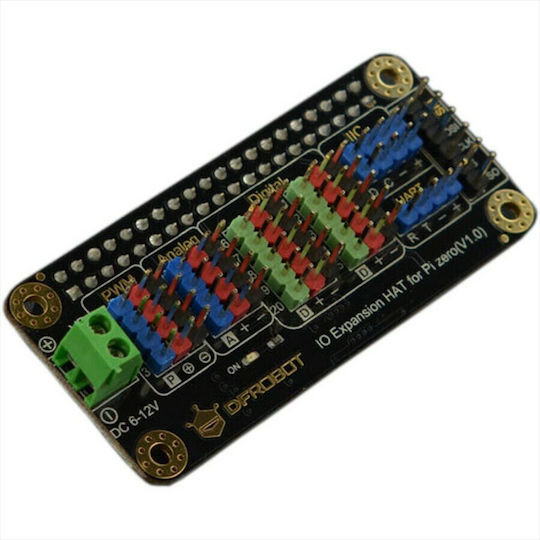

Η DFRobot IO Expansion HAT προσφέρει ψηφιακές, αναλογικές, I2C, PWM, UART και SPI θύρες για να καλύψει όλες τις ανάγκες σας. Είναι μικρού μεγέθους και κατάλληλη για Raspberry Pi Zero/Zero W.

Η πλακέτα εξάγει τις θύρες I/O του Raspberry Pi, συμπεριλαμβανομένων των I2C, UART, SPI και ψηφιακών, εκ των οποίων οι ψηφιακές θύρες εξάγονται μέσω των GPIO16~GPIO25 (BCM) του Raspberry Pi, έτσι ώστε αυτές οι θύρες να μπορούν να χρησιμοποιηθούν άμεσα. Επιπλέον, οι θύρες PWM και αναλογίας εξάγονται μέσω του ενσωματωμένου MCU STM32 που μπορεί να επικοινωνήσει με το Raspberry Pi μέσω I2C. Συνδυάζοντας με τις σχετικές βιβλιοθήκες, οι χρήστες είναι σε θέση να ελέγχουν εύκολα την έξοδο PWM ή να διαβάζουν την είσοδο ADC.

Αυτή η επεκτατική πλακέτα υποστηρίζει τροφοδοσία 5V και μονάδες αισθητήρων 3.3V. Η θύρα PWM μπορεί να τροφοδοτείται από εξωτερική πηγή (6~12V) ή από το Raspberry Pi (5V).

Χαρακτηριστικά:

• Ενσωματωμένο MCU (STM32), παρέχει 12 bit 8 κανάλια ADC
• Έλεγχος πολλαπλών σερβοκινητήρων
• Υποστήριξη PWM εξωτερικής τροφοδοσίας (6~12V)
• Υποστήριξη Raspberry Pi 4 Model B/Raspberry Pi 3B+/2 και Raspberry Pi Zero/Zero W

Προδιαγραφές:

• MCU: STM32F030
• Τροφοδοσία: Τάση Τροφοδοσίας Επέκτασης: 5V
• Εξωτερική Τροφοδοσία PWM: 6~12V
• Τάση Εξόδου Θύρας Επέκτασης: 3.3V
• 22 Θύρες: 4 θύρες PWM, 4 αναλογικές θύρες, 10 ψηφιακές θύρες, 1 SPI, 2 I2C θύρες, 1 UART
• Διεύθυνση Συσκευής: 0x10
• Διαστάσεις: 65*30mm/2.56*1.18”

Συνοδευτικά Έγγραφα:

• Wiki

Λίστα Αποστολής:

• IO Expansion HAT για Pi Zero/Zero W x1
