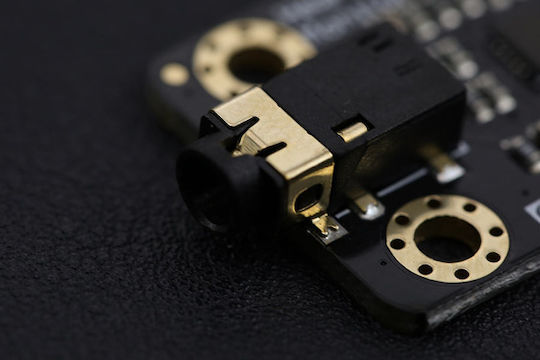

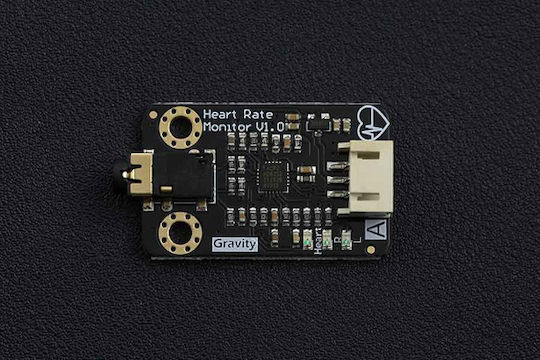

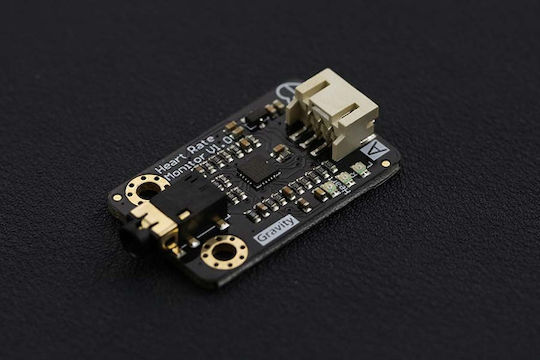

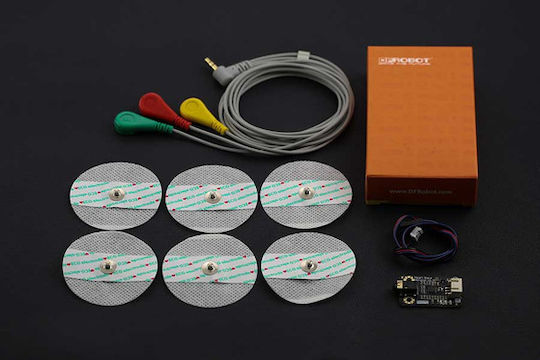

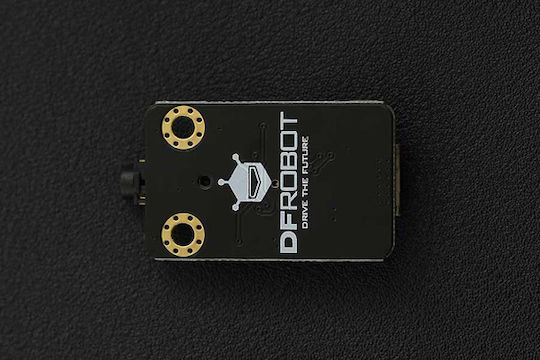

Сензорът за сърдечен ритъм DFRobot се използва за измерване на електрическата активност на сърцето. Тази електрическа активност може да бъде визуализирана като ЕКГ и да бъде предоставена в аналогов сигнал. Сигналът от ЕКГ може да бъде изключително шумен, поради което е добавен чип AD8232, който ще произведе чист сигнал от интервалите PR и QT. Използвайки функцията "Serial Plotter" на Arduino IDE, можете също така да визуализирате ЕКГ на компютър!

За улеснена употреба на този сензор е приспособен интерфейс Gravity за plug&play свързване. IO разширителният щит е най-добрият избор за това устройство. Сензорът може да функционира при 3.3V, което го прави съвместим с Raspberry Pi, intel edison, joule и curie.

• Аналогов сензор за измерване на сърдечен ритъм (ЕКГ) с AD8232
• Входно Напрежение: 3.3-6V (препоръчително 5V)
• Изходно Напрежение: 0-3.3V
• Тип Интерфейс: Аналогов
• Работен ток: <10mA
• Размери: 35 x 22(mm), 1.378" x 0.866"(in)
• Тип Интерфейс: PH2.0-3P
