Definition

Ein Relais ist ein elektrisch betriebenem Schalter, der über ein Steuerungssystem (auch als Eingangsschaltung bekannt) und das zu steuernde System (auch als Ausgangsschaltung bekannt) verfügt und häufig in automatisierten Steuerungsschaltungen verwendet wird. Es verwendet einen kleinen elektrischen Strom, um einen größeren Strom zu steuern.

Relais werden dort eingesetzt, wo es notwendig ist, einen Stromkreis über ein Niedrigstromsignal zu steuern (mit vollständiger elektrischer Isolation zwischen den Steuer- und den gesteuerten Schaltungen) oder wo mehrere Schaltungen über ein Signal gesteuert werden müssen.

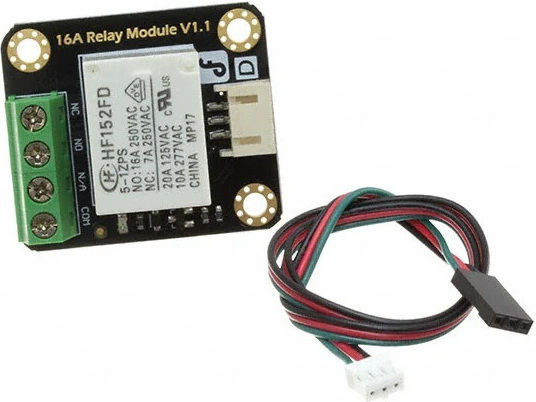

Das Relais 16A kann in interaktiven Projekten verwendet werden. Es kann auch zur Steuerung von Beleuchtung, elektrischen und anderen Geräten eingesetzt werden. Es kann über einen digitalen IO-Anschluss gesteuert werden, wie elektromagnetische Ventile, Lampen, Motoren und andere Geräte mit hohem Strom oder hoher Spannung.

Der Hauptunterschied zwischen dem Relais 16A und der alten Version ist die maximale Schaltstromkapazität. Die maximale Schaltstromkapazität wurde von 10A auf 16A erhöht.

Warnung: Versuchen Sie nicht, dieses Modell ohne Anleitung zu verwenden. Spannungen über 36V können eine Gefahr für den Körper darstellen.

Spezifikationen

• Nennkontaktstrom: 16A 277VAC/24VDC
• Maximale Schaltspannung: 400VAC (NO)
• Maximaler Schaltstrom: 16A
• Maximale Schaltleistung: 4700VA
• Schaltzeit (bei Nennspannung): 10ms maximal
• Freigabezeit (bei Nennspannung): 5ms maximal
• Typ: Digital
• Einzigartige Relaisplatine
• Digitale Schnittstelle
• Steuersignal: TTL-Level
• Größe: 37*29*22mm
