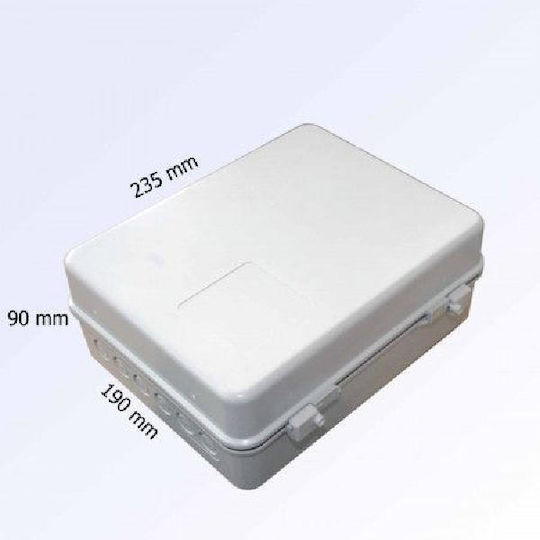

Ο συγκεκριμένος πίνακας αυτοματισμού είναι κατάλληλος για έλεγχο 2 φαναριών με 2 φωτεινά πεδία (κόκκινο & πράσινο) ή με 3 φωτεινά πεδία (κόκκινο, κίτρινο & πράσινο) ο καθένας. Δίνει λύση στο πρόβλημα κυκλοφορίας που εμφανίζεται όταν έχουμε 2 αντίθετες κατευθύνσεις κυκλοφορίας οι οποίες αναγκάζονται σε κάποιο σημείο να χρησιμοποιήσουν, εναλλάξ, μία κοινή λωρίδα.

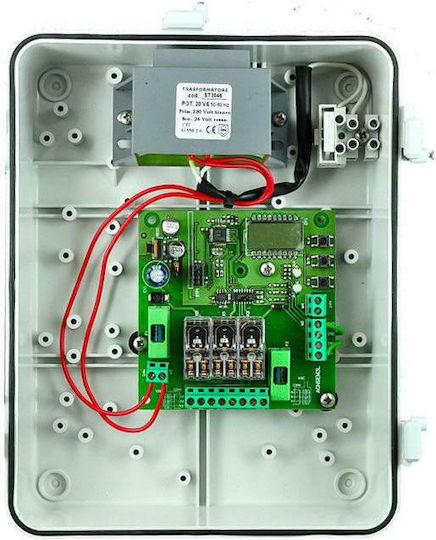

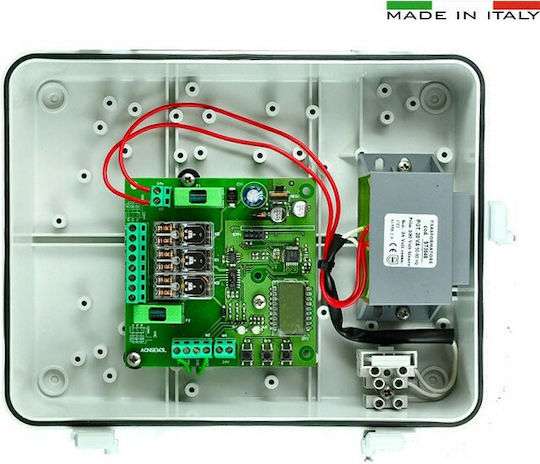

Τεχνικά χαρακτηριστικά

• Τροφοδοσία από δίκτυο: 230VAC, 50Hz
• Τροφοδοσία προς παρελκόμενα: 24VAC (0.4 A max)
• Ασφάλειες: 2
• Έξοδοι: Μέσω ρελέ κατάλληλων για μέγιστο ρεύμα 5Α στα 230VAC
• Είσοδοι αισθητήρων: 3 είσοδοι είτε τύπου Κανονικά Ανοιχτού (NO) είτε τύπου Κανονικά Κλειστού (NC) διακόπτη

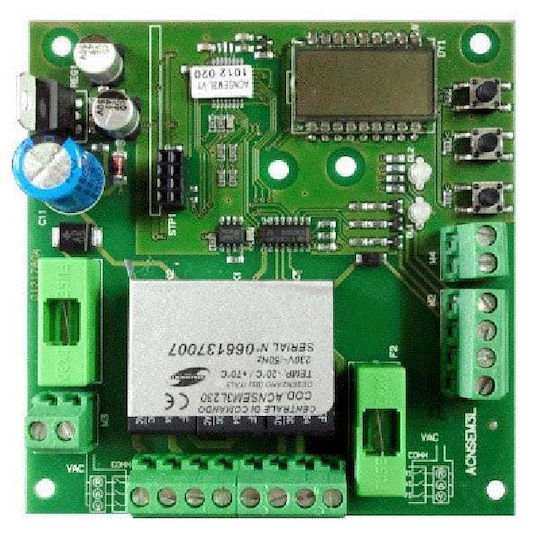

• Μέθοδος προγραμματισμού: Με 3 πλήκτρα (+, - και E) και 7-segment οθόνη 4 χαρακτήρων
• Ενδεικτικά LEDs: 2 συνολικά

Ενδεικτικές περιπτώσεις χρήσης

Ο πίνακας ελέγχει τη λειτουργία των φωτεινών σηματοδοτών για τη ρύθμιση της κυκλοφορίας σε κοινές λωρίδες. Η ουδέτερη κατάσταση λειτουργίας είναι όταν και οι δύο φωτεινοί σηματοδότες είναι κόκκινοι, ενώ όταν η λωρίδα είναι ελεύθερη, τα φανάρια εναλλάσσονται μεταξύ κόκκινου και πράσινου χρώματος για την ασφαλή διέλευση των οχημάτων.
