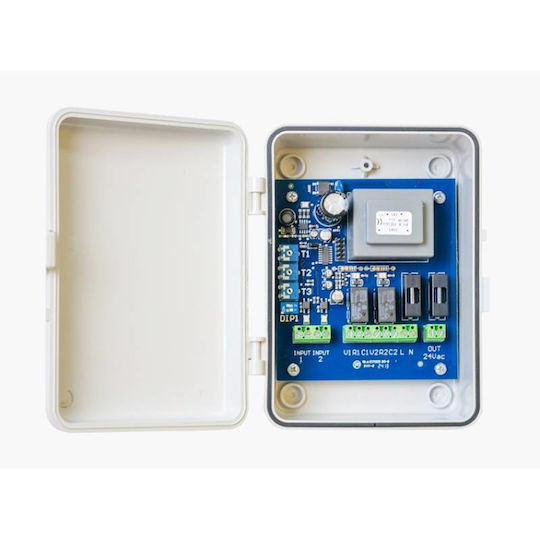

Ο συγκεκριμένος πίνακας αυτοματισμού είναι κατάλληλος για έλεγχο 2 φαναριών με 2 φωτεινά πεδία (κόκκινο & πράσινο) το καθένα. Δίνει λύση στο πρόβλημα κυκλοφορίας που εμφανίζεται όταν έχουμε 2 αντίθετες κατευθύνσεις κυκλοφορίας οι οποίες αναγκάζονται σε κάποιο σημείο να χρησιμοποιήσουν, εναλλάξ, μία κοινή λωρίδα.

Τεχνικά χαρακτηριστικά

• Τροφοδοσία από δίκτυο: 230VAC, 50 Hz
• Τροφοδοσία προς παρελκόμενα: 24VAC
• Έξοδοι: 2 ρελέ τύπου SPDT, Form C κατάλληλα για μέγιστο ρεύμα 2Α στα 230VAC
• Είσοδοι αισθητήρων: 2 είσοδοι είτε τύπου Κανονικά Ανοιχτού (NO) είτε τύπου Κανονικά Κλειστού (NC) διακόπτη
• Μέθοδος προγραμματισμού: Με μικροδιακόπτες
• Ενδεικτικά LEDs: 2 συνολικά
• Μικροδιακόπτες προγραμματισμού: 2
• Ποτενσιόμετρα (trimmers): 3
• Ενδεικτικά LEDs: 5 συνολικά

Ενδεικτικές περιπτώσεις χρήσης

Ο γενικός τρόπος λειτουργίας των φωτεινών σηματοδοτών που ελέγχει ο πίνακας είναι όπως φαίνεται στην παρακάτω τυπική περίπτωση χρήσης τους. Πρόκειται για το πρόβλημα κυκλοφορίας που εμφανίζεται όταν έχουμε 2 αντίθετες κατευθύνσεις κυκλοφορίες οι οποίες αναγκάζονται σε κάποιο σημείο να χρησιμοποιήσουν, εναλλάξ, μία κοινή λωρίδα.

Το ζητούμενο είναι να διέρχονται, εκ’ περιτροπής, για ένα διάστημα τα οχήματα της μίας κατεύθυνσης και για ένα διάστημα τα οχήματα της άλλης. Προφανώς, ποτέ δεν πρέπει να επιτρέπεται ταυτόχρονα και στις δύο κατευθύνσεις η διέλευση, ενώ, για να αποφύγουμε συγκρούσεις, πρέπει ανάμεσα στις αλλαγές κατεύθυνσης να μεσολαβεί αρκετός χρόνος όπου και οι δύο φωτεινοί σηματοδότες θα είναι κόκκινοι, ώστε να προλάβει να ελευθερωθεί η κοινή λωρίδα από τυχόν διερχόμενα οχήματα.
