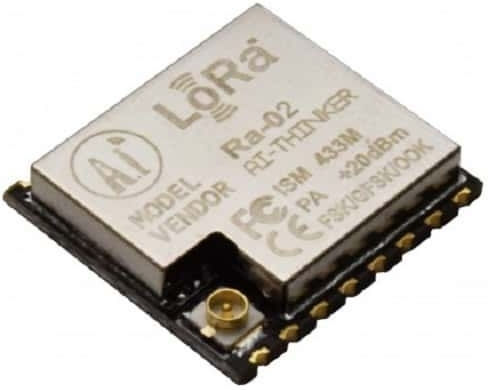

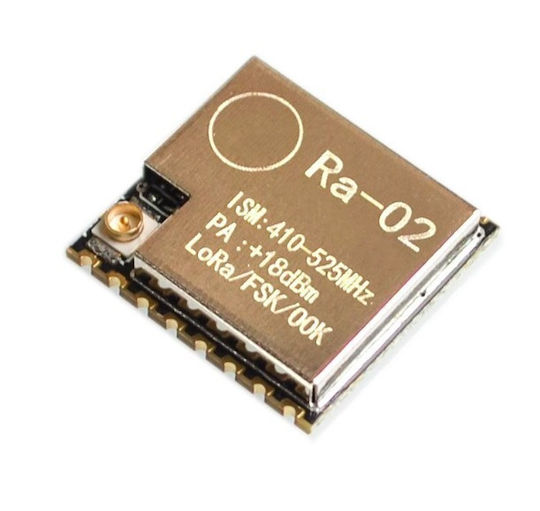

Die Ra-02 LoRa-Platine wird von der Firma Ai-Thinker, dem Hersteller der ESP32S-Platine, hergestellt. Sie verwendet den IC SX1278 und arbeitet mit einer Frequenz von 433 MHz. Es handelt sich um eine hochwertige Platine mit sehr kompakten Abmessungen von nur 17 x 16 mm, mit allen Pins des SX1278 verfügbar.

Die SX1287 Transceiver verfügen über das entfernte LoRaΤΜ-Modem, das eine Kommunikation über sehr große Entfernungen mit hoher Toleranz gegenüber Störungen bietet und gleichzeitig den Stromverbrauch minimiert. Durch die Nutzung der LoRaΤΜ-Modulationstechnik von Semtech kann das SX1287 eine Sensibilität von mehr als -148dBm mit kostengünstigen Kristallen und Materialien erreichen. Die hohe Sensitivität in Kombination mit dem integrierten Leistungsverstärker von +20 dBm bietet ein hervorragendes Verbindungsspektrum und macht es ideal für jede Anwendung, die Reichweite oder Robustheit erfordert. LoRaΤΜ bietet auch signifikante Vorteile im Vergleich zu traditionellen Modulationstechniken und löst die klassischen Kompromissprobleme zwischen Reichweite, Störfestigkeit und Energieverbrauch.

• LoRaΤΜ-Kommunikation mit Frequenzspreizung
• +20dBm - 10mW. Stabile RF-Ausgangsleistung bei Veränderungen der Versorgungsspannung
• Half-Duplex SPI Kommunikation
• Programmatische Bitrate, die bis zu 300kbps erreichen kann
• Unterstützt FSK, GFSK, MSK, GMSK, LoRaΤΜ und OOK Modulationsmodi
• 127dB RSSI Wellenbereich.
• Automatische RF-Signaldetektion, CAD-Modus und superschnelle AFC
• Mit CRC 256 Bytes Datenmechanismus
• Half Hole (gestanztes Loch) SMD-Gehäuse
• Mit Metal Shielding
• Pin-Abstand: 2.0 mm

Spezifikationen:

• Zertifizierung: FCC/CE
• Drahtloser Standard: 433MHz
• Frequenzbereich: 420 - 450MHz
• Schnittstelle: SPI/GPIO
• Betriebsspannung: 1.8 - 3.7V, standardmäßig 3.3V
• Betriebsstrom, Empfang: weniger als 10.8mA (LnaBoost aus, Band 1) Übertragung: weniger als 120mA (+20dBm), Schlafmodell: 0.2uA
• Betriebstemperatur: -40 - +85 Grad.
