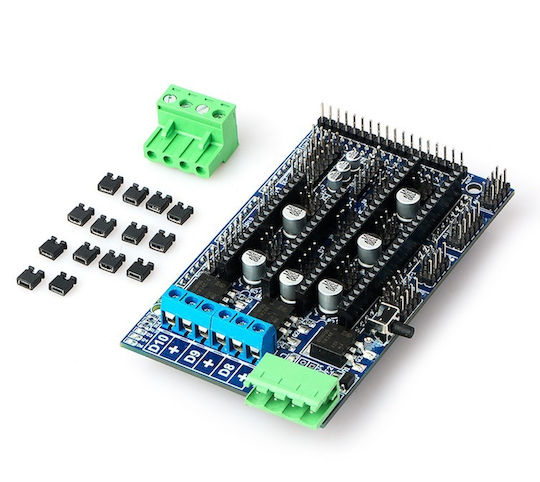

Η πλακέτα επέκτασης Ramps 1.5 Controller είναι σχεδιασμένη για 3D εκτυπωτές Reprap και αποτελεί αναβαθμισμένη έκδοση της RAMPS1.4. Έχει υποδοχές για 5 οδηγούς βηματικών κινητήρων Pololu, οι οποίοι μπορούν να αντικατασταθούν ή να αφαιρεθούν, και υποστηρίζει τη σύνδεση δύο κινητήρων στον άξονα Z των Prusa Mendel. Μπορεί να επεκταθεί με οθόνη LCD και άλλα εξαρτήματα.
Η πλακέτα περιλαμβάνει εξόδους MOSFET για θερμαντήρα και ανεμιστήρα, τρεις υποδοχές θερμίστορ και ασφάλειες για την προστασία των εξαρτημάτων, καθώς και πρόσθετες ασφάλειες 11 A για τον έλεγχο θερμαινόμενης κλίνης. Οι ακίδες I2C και SPI είναι διαθέσιμες για μελλοντικές επεκτάσεις. Οι επιχρυσωμένοι σύνδεσμοι σερβοκινητήρων έχουν ονομαστικό ρεύμα 3 A και χρησιμοποιούνται για τη σύνδεση τερματικών διακοπτών, κινητήρων και LED. Το LED ανάβει όταν η έξοδος του θερμαντήρα είναι ενεργή.
- Τύπος: Πλακέτα επέκτασης ελεγκτή
- Συμβατότητα: 3D εκτυπωτές Reprap
- Υποδοχές οδηγών: 5 για οδηγούς βηματικών κινητήρων Pololu
- Έξοδοι MOSFET: Για θερμαντήρα και ανεμιστήρα
- Υποδοχές θερμίστορ: 3
- Προστασία εξαρτημάτων: Ασφάλειες 5 A
- Ασφάλειες θερμαινόμενης κλίνης: 11 A
- Ακίδες επέκτασης: I2C και SPI
- Σύνδεσμοι σερβοκινητήρων: Επιχρυσωμένοι, με ονομαστικό ρεύμα 3 A
- Διαστάσεις: 10,2 × 6 × 1,5 cm
- Βάρος: 56 g
