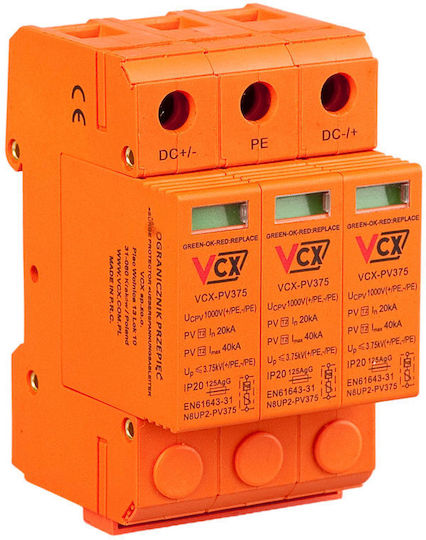

Ο DC 3P 1.2V X1-T2-DC-3P αντικεραυνικός πίνακας είναι αφιερωμένος στην προστασία φωτοβολταϊκών εγκαταστάσεων. Είναι εξοπλισμένος με οπτικό δείκτη λειτουργίας (πράσινο - προστατευμένο, κόκκινο - μη προστατευμένο). Προστατεύει από υπερτάσεις που προκαλούνται από έμμεσες χτυπήματα και διαδικασίες διακόπτη - Αντικεραυνικοί πίνακες τύπου 2. Διαθέτει ενσωματωμένη θερμική προστασία - δεν απαιτείται πρόσθετη θερμική προστασία (αν και συνίσταται πάντα).

Τεχνική περιγραφή:

• Κλάση προστασίας: T2 (C DC)
• Σχεδιασμός: βαρυστόρας
• Πόλοι: 3P
• Απαιτούμενη προστασία: 32A
• Μέγιστες συνδέσεις: 35mm²
• Ονομαστική τάση λειτουργίας: Un 1200V DC
• Ρεύμα δοκιμής: In (8/20) 20 kA
• Μέγιστο ρεύμα: Imax (8/20) 40 kA
• Επίπεδο προστασίας σε τάση: Up <4.0 kV
• Θερμοκρασία αποθήκευσης: -30 / +70 °C
• Θερμοκρασία περιβάλλοντος λειτουργίας: -30 / +50 °C
• Κλάση προστασίας από είσοδο: IP 20
• Τοποθέτηση: σε ράγα 35 mm
• Οπτικός δείκτης δράσης

Εφαρμογή:

Οι παρουσιαζόμενοι αντικεραυνικοί πίνακες έχουν σχεδιαστεί για να προστατεύουν φωτοβολταϊκές εγκαταστάσεις από επαγωγικές και συνδετικές τάσεις, καθώς και από τάσεις που προκαλούνται από καιρικές συνθήκες. Μπορούν επίσης να εγκατασταθούν σε πίνακες διανομής και σε πίνακες διανομής κλάδων και ορόφων για να προστατεύσουν ηλεκτρικές εγκαταστάσεις και ευαίσθητες συσκευές. Η προστασία γίνεται από βαρυστόρες, με κύριο πλεονέκτημα την υψηλή ταχύτητα λειτουργίας τους. Μπορούν να αλλάξουν από την υψηλή τους αντίσταση σε χαμηλή σε λιγότερο από 25 ns. Λόγω του μικρού τους μεγέθους, έχουν υψηλή ικανότητα απορρόφησης ενέργειας. Οι βαρυστόρες χρησιμοποιούνται για την προστασία από υπερτάσεις τόσο σε εναλλασσόμενους όσο και σε συνεχείς κυκλώματα.

Τύποι/κλάσεις αντικεραυνικών πινάκων:

Η αποτελεσματική προστασία από υπερτάσεις απαιτεί κασκαντερισμό, δηλαδή λειτουργεί σε πολλές διακυμάνσεις. Γι' αυτό το λόγο χρησιμοποιείται ένα σύστημα τριών σταδίων προστασίας από υπερτάσεις σε εγκαταστάσεις τροφοδοσίας. Αποτελείται από περιοριστές τύπου 1, 2 και 3 σύμφωνα με το πρότυπο PN-EN 61643-11.

• Αντικεραυνικός πίνακας τύπου 1: Χρησιμοποιείται για την προστασία από υπερτάσεις υψηλής τάσης που προκαλούνται από άμεση ή κοντινή χτυπήματα. Καθήκον του είναι να περιορίζει την αύξηση τάσης σε λιγότερο από 4 kV.
• Αντικεραυνικός πίνακας τύπου 2: Χρησιμοποιείται για τον περιορισμό της υπερτασικής τάσης σε 1 - 1.5 kV, προστατεύοντας συσκευές από διακοπές και χαμηλές υπερτάσεις, αλλά μπορεί να απειλεί ευαίσθητες συσκευές.
• Αντικεραυνικός πίνακας τύπου 3: Χρησιμοποιείται για άμεση προστασία επιλεγμένων ευαίσθητων συσκευών. Εγκαθίσταται στον πίνακα ή πίσω από την υποδοχή στην ηλεκτρική καμπίνα, ή άμεσα στη συσκευή.
