• Einstellbare Empfindlichkeit über Potentiometer.
• Betriebsspannung: 3,3V – 5V DC.
• Doppelte Ausgangsfunktion:
  • Analoger Ausgang (Analog Output) zur Messung des Feuchtigkeitsniveaus.
  • Digitaler Ausgang (Digital Output) zur Aktivierung/Deaktivierung basierend auf einem voreingestellten Grenzwert.
• Power-LED-Anzeige: Rote LED.
• Digitale Ausgangs-LED-Anzeige: Grüne LED.

Geeignet für:

• automatische Bewässerungssysteme,
• Pflanzenfeuchtigkeitsüberwachung,
• Arduino-Anwendungen und DIY-Elektronikprojekte,
• IoT-Systeme für Landwirtschaft und intelligenten Garten.

Leitfaden zur Verbindung eines Bodenfeuchtigkeitsensors (Soil Hygrometer / Feuchtigkeitsdetektionsmodul) mit Arduino

Nachfolgend finden Sie eine detaillierte Schritt-für-Schritt-Anleitung zur Verbindung eines Bodenfeuchtigkeitsensors mit einem Arduino.

Schritt 1: Erforderliche Ausrüstung

Sie benötigen:

• Arduino-Board (z.B. Arduino Uno)
• Bodenfeuchtigkeitsensor (Soil Hygrometer / Feuchtigkeitsdetektionsmodul)
• Breadboard (Steckplatine)
• Verbindungskabel (Jumper Wires)

Schritt 2: Verständnis des Feuchtigkeitsensors

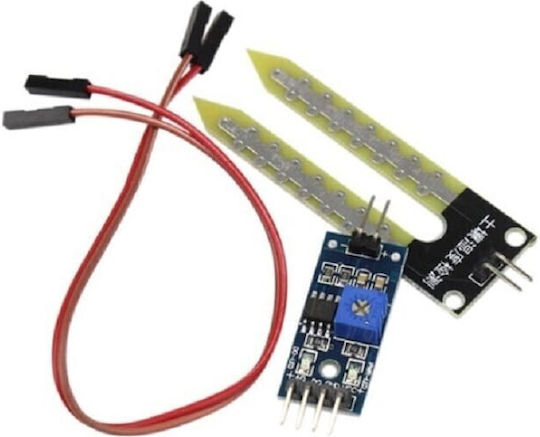

Der Bodenfeuchtigkeitsensor ist eine elektronische Einheit, die den Feuchtigkeitsgehalt im Boden misst.

Er verfügt in der Regel über die folgenden Anschlüsse:

• VCC: Stromversorgung des Sensors.
  • Funktioniert in der Regel mit 3,3V oder 5V, abhängig vom Modell.
• OUT: Analoger Ausgang, der eine Spannung entsprechend dem Feuchtigkeitsgehalt liefert.
• GND: Masse.

Der Ausgangswert variiert je nach Feuchtigkeitsgehalt im Boden.

Schritt 3: Anschluss des Sensors an Breadboard und Arduino

1. Platzieren Sie den Sensor auf dem Breadboard, sodass die Anschlüsse in verschiedenen Reihen liegen.
2. Verbinden Sie den VCC-Anschluss des Sensors:
   • mit dem 3,3V- oder 5V-Pin des Arduino (abhängig von den Anforderungen des Sensors).
3. Verbinden Sie den OUT-Anschluss:
   • mit einem analogen Eingang des Arduino, z.B. A0.
4. Verbinden Sie den GND-Anschluss:
   • mit dem GND-Pin des Arduino.

Schritt 4: Lesen des Feuchtigkeitsniveaus mit Arduino

1. Öffnen Sie die Arduino IDE auf Ihrem Computer.
2. Erstellen Sie ein neues Programm (Sketch).
3. Kopieren Sie den folgenden Code:

#define MOISTURE_PIN A0 // Pin-Nummer, an den das Soil Hygrometer / Feuchtigkeitsdetektionsmodul angeschlossen ist void setup() { Serial.begin(9600); // Starte die serielle Kommunikation bei 9600 bps } void loop() { int moistureValue = analogRead(MOISTURE_PIN); // Analogen Wert vom Modul lesen Serial.print("Feuchtigkeitsniveau: "); Serial.println(moistureValue); // Das Feuchtigkeitsniveau im seriellen Monitor ausgeben delay(1000); // 1 Sekunde warten }

1. Überprüfen und laden Sie den Code auf das Arduino-Board hoch.
2. Öffnen Sie den Seriellen Monitor in der Arduino IDE, um die Messwerte zu sehen.

Interpretation der Messwerte

Der Sensor zeigt analoge Werte von:

0 bis 1023

• Höhere Werte → trockener Boden
• Niedrigere Werte → mehr Feuchtigkeit

(Der genaue Bereich kann je nach Sensor und Bodentyp variieren, daher ist möglicherweise eine Kalibrierung erforderlich.)
