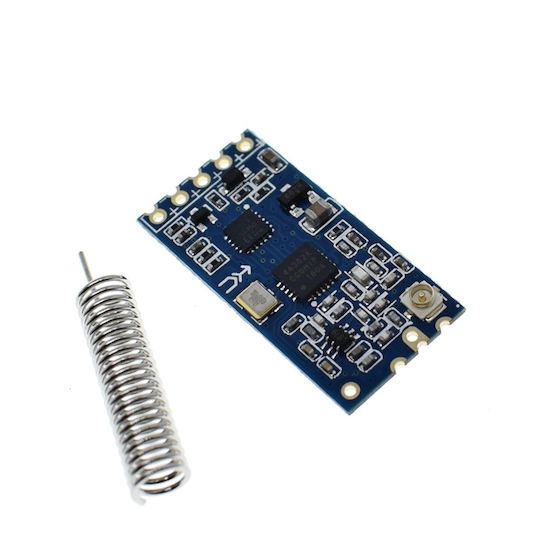

Das C-12-Board ist ein kabelloses Kommunikationsmodul mit 433 MHz Reichweite bis zu 1000 Meter. Es verwendet den RF-Chip SI4463 und verfügt über einen integrierten Mikrocontroller, der über AT-Befehle konfiguriert werden kann.

Die wichtigsten Merkmale umfassen:

• Maximale Ausgangsleistung: 100mW (20dBm)
• Empfindlichkeitssensor: von -117dBm bis -100dBm, abhängig von der Übertragungsgeschwindigkeit
• Betriebsspannung: 3,2V-5,5V, kompatibel mit 3,3V- und 5V-UART-Geräten

Es kann in mehreren Modi betrieben werden:

• FU1: moderater Energieverbrauch
• FU2: extrem hoher Energieverbrauch
• FU3: Standardmodus für allgemeine Anwendungen
• FU4: Langstreckenbetrieb

Die Konfiguration erfolgt über AT-Befehle, und die beste Methode ist die Verwendung eines USB-zu-Seriell-Konverters, wie z.B. den CP2102.

Technische Daten:

• Betriebsfrequenz: 433,4 MHz bis 473,0 MHz
• Reichweite: 1.000 m im Freien
• Serielle Schnittstelle Geschwindigkeit: 1,2 Kbps bis 115,2 Kbps (Voreinstellung 9,6 Kbps)
• Empfindlichkeit: -117dBm bis -100dBm
• Schnittstellenprotokoll: UART/TTL
• Betriebstemperatur: -40℃ bis +85℃
• Abmessungen: 27,8mm x 14,4mm x 4mm
