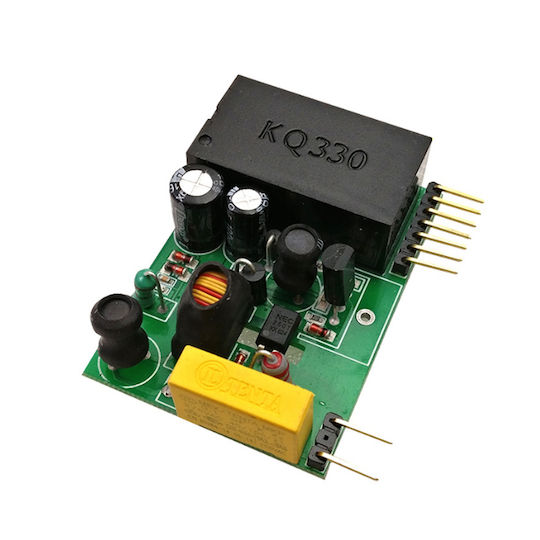

Das KQ-130F-Board ist eine Hochleistungs-9-Pin-Datenschnittstellen-Einheit in kleinem Format, die für den Betrieb in einer 220V AC-Umgebung mit starken Störungen und Entfernungen ausgelegt ist. Es bietet eine zuverlässige Datenübertragung.

Eigenschaften:

• Betriebsfrequenz: 120~135KHZ
• Übertragungsgeschwindigkeit: 9600bps (tatsächliche Geschwindigkeit: 100bps)
• Maximale Dauerübertragungslänge: ≤252 Bytes (der Benutzer legt zwischen 1 und 252 fest, ohne unnötige Daten)
• Empfindlichkeit: ≤1mV
• Reichweite außerhalb des Frequenzbereichs: ≥60dB
• Bandbreite: ≤10 KHZ
• Elektrischer Widerstand: 500V≥500MΩ
• Stromversorgung: DC +5V (Stromaufnahme: ≤11mA; Sendeleistung: ≤230mA)
• Spannungsfestigkeit: AC gegen GND 3000V (1 Minute Test, ohne Durchbruch oder Stromleckage)
• Betriebstemperatur: -25℃~70℃
• Betriebsfeuchtigkeit: ≤90%
• Abmessungen: 5.3*4.5*1cm
• Gewicht: ca. 30g

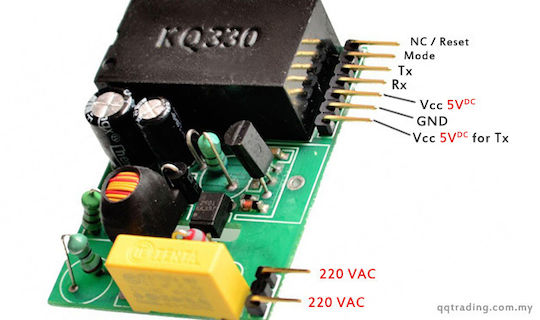

Anschlussplan:

• 1P---AC: 220V Phasenkabel (oder Neutralleiter)
• 2P---AC: 220V Neutralleiter (oder Phasenkabel)
• 3P---+5V: Versorgungsspannung +5V (210mA), kann beim Empfang von Daten getrennt werden, um den Stromverbrauch zu reduzieren
• 4P---GND: Digitaler Erdungspunkt
• 5P---+5V: Betriebsspannung +5V 11mA
• 6P---RX: TTL-Dateneingang, verbunden mit dem TXD des SCM
• 7P---TX: TTL-Daten Ausgang, verbunden mit dem RXD des SCM
• 8P---MODE: Betriebsartwahl, verbunden mit 5V für High-Level oder getrennt, verbunden mit Masse für Low-Level
• 9P---NC/RST: Reset-Pin (Low aktiv), für häufige Funktionswechsel. Nicht anschließen, wenn diese Funktion nicht verwendet wird.
