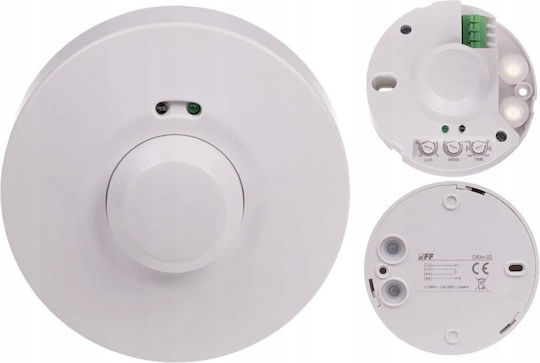

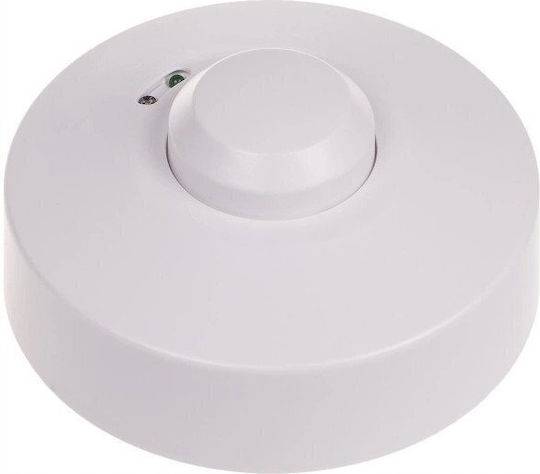

Mikrowellen-Bewegungssensor 24 V F&F DRM-02-24V

Der Bewegungssensor ist für die automatische, zeitgesteuerte Aktivierung der Beleuchtung konzipiert, wenn die Anwesenheit einer Person oder eines anderen Objekts erkannt wird. Er eignet sich für Räume wie Flure, Höfe, Eingänge und Straßen, Garagen usw.

Technische Eigenschaften:

• Versorgungsspannung: 24 V AC/DC
• Maximaler Ladestrom AC-1: 5 A
• Schwellenwert für die Aktivierung – einstellbar: 2÷2000 Lx
• Verzögerungszeit für die Aktivierung: weniger als 1 s
• Frequenz der Mikrowellenstrahlung: 5,8 GHz
• Maximale Strahlungsleistung: 10 mW
• Erfassungsreichweite – einstellbar (bei 2,5 m Höhe): 1÷10 m
• Einstellbare Aktivierungsdauer – Empfänger: 5 s ÷ 12 min
• Horizontaler Erfassungsbereich: 360°
• Erkennungstyp: Mikrowellenstrahlung
• Anschluss: Schraubklemmen 1,0 mm²
• Anzugsmoment: 0,25 Nm
• Energieverbrauch: 0,9 W
• Betriebstemperatur: -25 ÷ 50 °C
• Abmessungen: Ø103 mm, Höhe: 44 mm
• Isolierung: Wandmontage
• Schutzart: IP40

Der Sensor kann Bewegungen erkennen und die Beleuchtung automatisch aktivieren. Kontinuierliche Bewegung hält die Beleuchtung an, während bei Bewegungsmangel die Abschaltzeit aktiviert wird. Der Sensor verfügt über eine Nachmodusoption, um eine Aktivierung während des Tages zu verhindern.

Der Sensor ist für den Innenbereich geeignet und wird nicht durch Temperaturschwankungen beeinflusst.

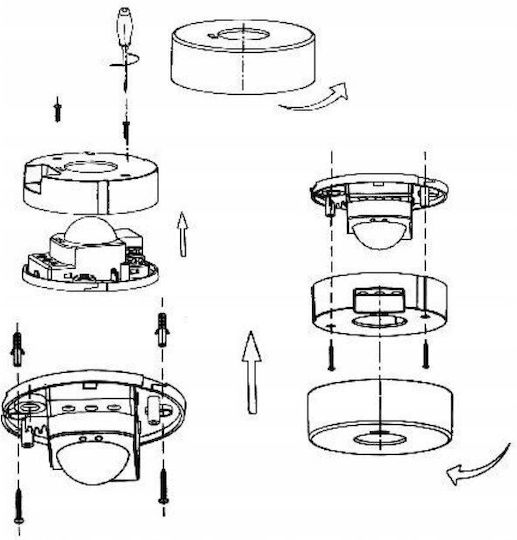

Installation:

• Schrauben Sie die äußere Abdeckung des Sensors ab.
• Schrauben Sie die beiden Schrauben ab und entfernen Sie die Abdeckung des Sensors.
• Trennen Sie die Stromversorgung.
• Führen Sie die Kabel durch die Dichtungsschläuche am Befestigungsfuß des Sensors.
• Befestigen Sie die Basis an der Oberfläche mit zwei Schrauben.

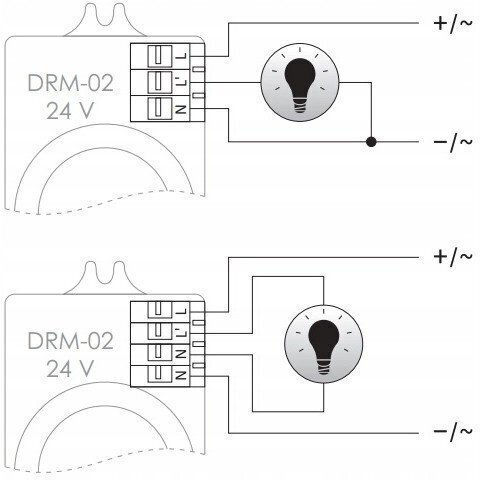

• Schließen Sie die Kabel gemäß dem Kabelanschlussplan an.

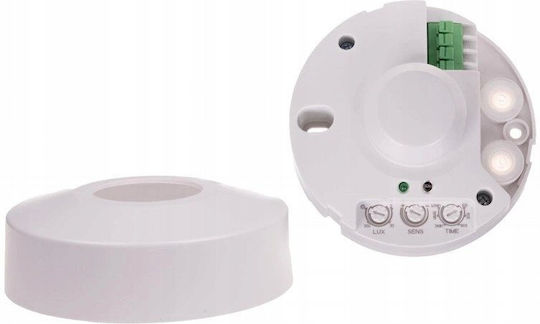

• Stellen Sie den Erfassungsbereich, die Empfindlichkeit des Nachlichtschalters und die Aktivierungszeit ein.
• Setzen Sie das Gehäuse des Sensors wieder zusammen.
