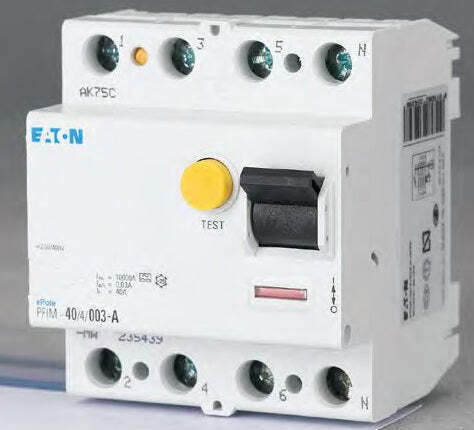

Το ρελέ διαρροής Pfim-100 4 03-a είναι τετραπολικό και τύπου A, με ονομαστικό ρεύμα 100 A. Η απόζευξή του είναι ανεξάρτητη από την τάση του δικτύου και η ένδειξη θέσης των επαφών είναι κόκκινη ή πράσινη.

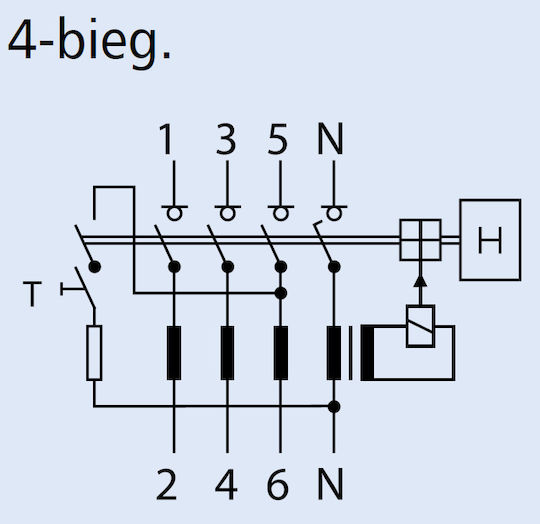

Οι ακροδέκτες τύπου παραθύρου ή ζυγού βρίσκονται επάνω και κάτω και παραμένουν προσβάσιμοι όταν έχει τοποθετηθεί ζυγός. Οι βοηθητικές επαφές Z-HK και Z-NHK τοποθετούνται πλευρικά. Ο διακόπτης μπορεί να χρησιμοποιηθεί ως τριπολικός με τους ακροδέκτες 1-2, 3-4 και 5-6, μαζί με γέφυρα ζυγού, ή ως διπολικός με τους ακροδέκτες 5-6 και N-N.
Είναι κατάλληλος για κοινά φωτιστικά σώματα, με ή χωρίς ηλεκτρονική έναυση, έως 20 τεμάχια ανά φάση. Τοποθετείται σε οποιαδήποτε θέση και δέχεται τροφοδοσία από οποιαδήποτε κατεύθυνση. Ο έλεγχος γίνεται κάθε μήνα με το κουμπί «Test»· η δοκιμή δεν αντικαθιστά τη μέτρηση της αντίστασης γείωσης RE και της αντίστασης μόνωσης των αγωγών.
- Είδος: Ρελέ διαρροής
- Τύπος: A
- Αριθμός πόλων: 4
- Ονομαστικό ρεύμα: 100 A
- Ονομαστική τάση: 400 V, 50 Hz
- Τοποθέτηση: Ράγα TS35
- Βαθμός προστασίας: IP20
- Ένδειξη θέσης επαφών: Κόκκινη/πράσινη
- Βοηθητικές επαφές: Z-HK και Z-NHK
- Μέγιστος αριθμός φωτιστικών ανά φάση: 20
- Είδος
- Διαρροής
- Αριθμός Πόλων
- 4
- Ονομαστική Ένταση
- 100 A
- με Μετρητή Κατανάλωσης
- Όχι
- με Χρονοδιακόπτη
- Όχι
- Τύπος Ρελέ Διαρροής
- Τύπος A
