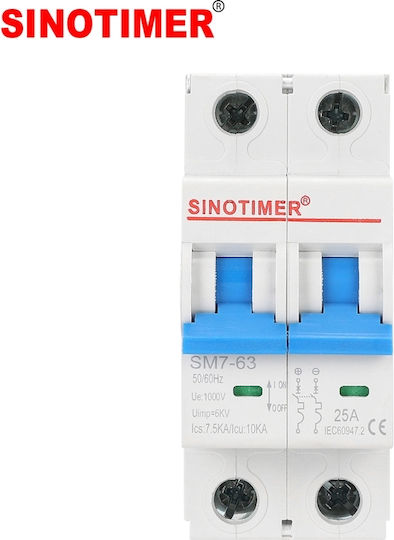

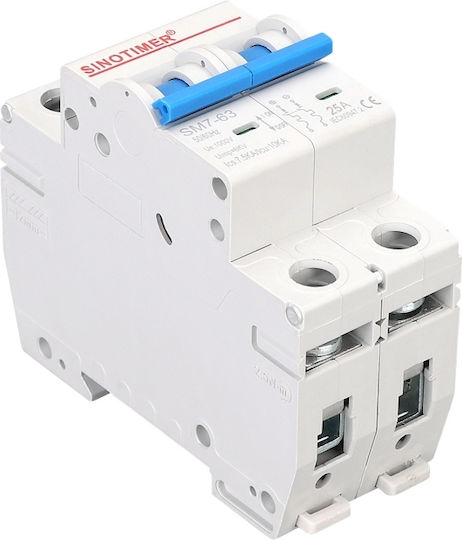

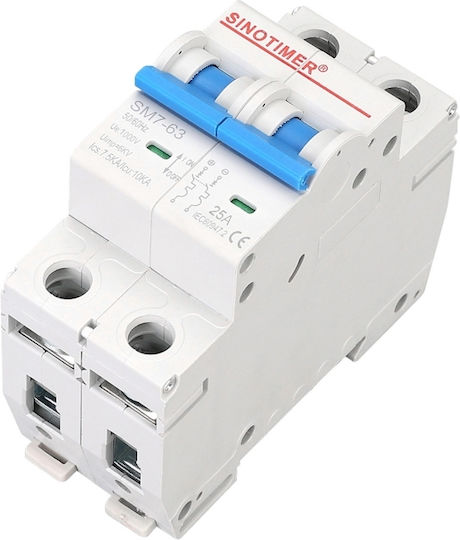

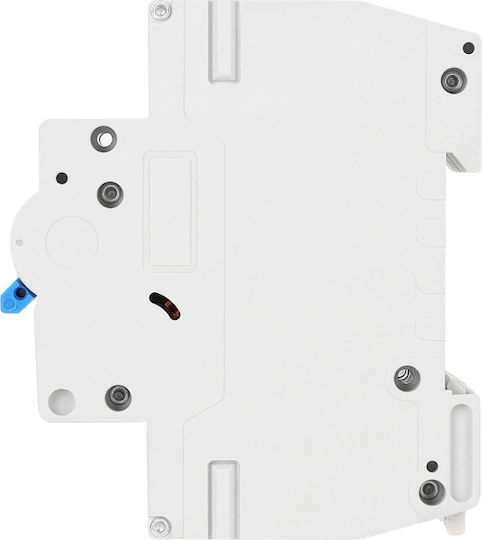

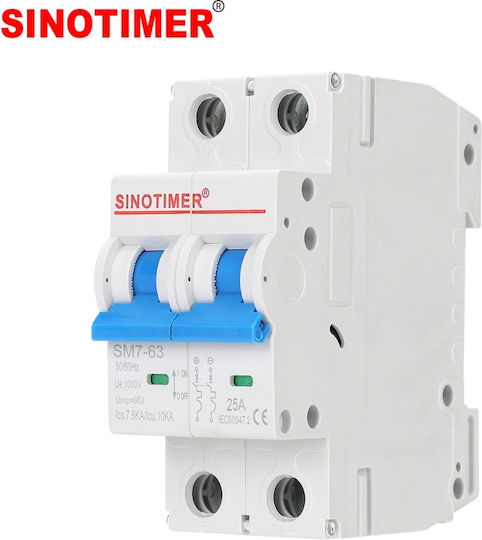

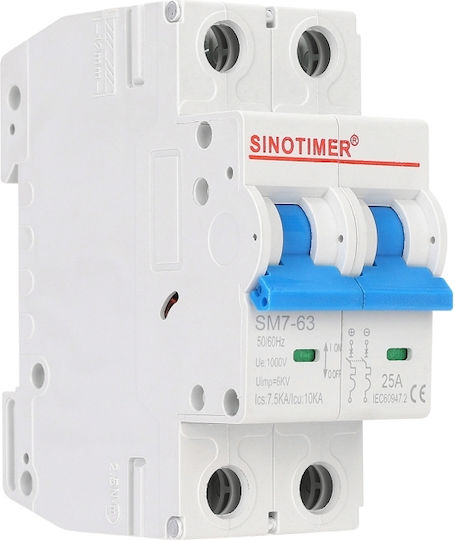

Ο διακόπτης SINOTIMER SM7-63 έχει σχεδιαστεί για να προστατεύει κυκλώματα συνεχούς ρεύματος (DC) κατά υπερφορτώσεων και βραχυκυκλωμάτων. Είναι ιδανικός για φωτοβολταϊκές εγκαταστάσεις, συστήματα μπαταριών, μετατροπείς και άλλες εφαρμογές υψηλής τάσης DC.

Η συσκευή προσφέρει διπολική αποσύνδεση, υψηλή αξιοπιστία και πληροί το πρότυπο IEC 60947-2, σχεδιασμένη ειδικά για χρήση σε κυκλώματα DC έως 1000V.

Τεχνικές Προδιαγραφές

• Κατασκευαστής: SINOTIMER
• Μοντέλο: SM7-63
• Τύπος: Διακόπτης DC
• Αριθμός Πόλων: 2P (διπολικός)
• Ονομαστικό Ρεύμα: 25A
• Ονομαστική Τάση: 1000V DC
• Σήμανση Συχνότητας: 50/60 Hz
• Ικανότητα Διακοπής:
• Ics: 7.5 kA
• Icu: 10 kA
• Τάση Παλμού (Uimp): 6 kV
• Πρότυπο: IEC 60947-2

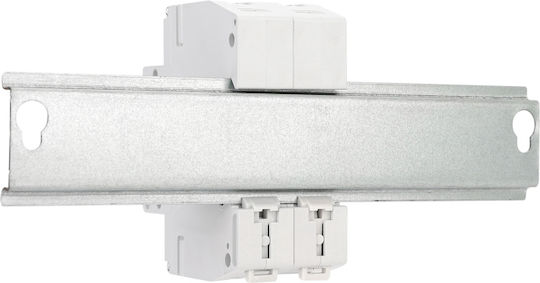

• Στήριξη: Ράγα DIN 35 mm
• Δείκτης Κατάστασης: Μηχανικός (ON/OFF)
• Υλικό Κατασκευής: Πλαστικό ανθεκτικό στη φωτιά
• Πιστοποίηση: CE

Λειτουργίες και Πλεονεκτήματα

• Αποτελεσματική προστασία κατά υπερφορτώσεων DC
• Γρήγορη προστασία κατά βραχυκυκλωμάτων DC
• Ταυτόχρονη αποσύνδεση και στους δύο πόλους
• Κατάλληλος για φωτοβολταϊκές μονάδες
• Ηλεκτρική σταθερότητα σε υψηλές τάσεις
• Συμπαγής σχεδίαση για ηλιακές πλατφόρμες

Συνιστώμενες Εφαρμογές

• Φωτοβολταϊκά (PV) συστήματα
• Προστασία ηλιακών σειρών
• Συστήματα αποθήκευσης ενέργειας και μπαταριών
• DC μετατροπείς
• DC ηλεκτρικοί πίνακες

Σύντομες Οδηγίες Χρήσης

• Τοποθετήστε τον διακόπτη σε ράγα DIN.
• Παρατηρήστε την πολικότητα που υποδεικνύεται στο προϊόν.
• Σφίξτε τους ακροδέκτες καλά.
• Ελέγξτε τη λειτουργία πριν την εφαρμογή φορτίου.

Η εγκατάσταση πρέπει να γίνεται αποκλειστικά από εξειδικευμένο προσωπικό, τηρώντας τους κανονισμούς συνεχούς ρεύματος.
