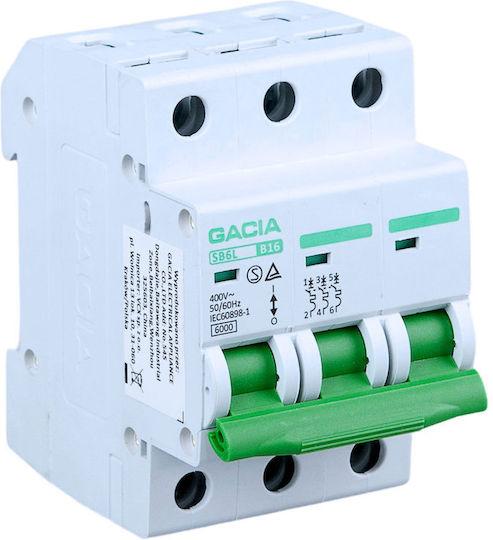

Ο διακόπτης πίνακα SB6L (υπερφορτίου, τύπου DS) είναι ένα ηλεκτρικό εξάρτημα εγκατάστασης σχεδιασμένο να διακόπτει τη συνέπεια του κυκλώματος όταν η ροή του ρεύματος υπερβαίνει το επίπεδο ασφάλειας που έχει οριστεί. Αυτοί οι διακόπτες είναι σχεδιασμένοι να ελέγχουν και να προστατεύουν από τις συνέπειες των υπερχ φορτίσεων (υπερφορτίσεις και βραχυκύκλωμα) στα τροφοδοτικά κυκλώματα οικιακών και άλλων ηλεκτρικών εγκαταστάσεων και συσκευών.

Οι διακόπτες εγκατάστασης SB6L χρησιμοποιούνται για την προστασία από υπερφορτίσεις και υπερτάσεις σε ηλεκτρικά κυκλώματα που λειτουργούν σε τάσεις 240/415 V, 50/60 Hz, με ρυθμισμένο εύρος ρεύματος από 6A έως 63A. Οι διακόπτες SB6L μπορούν επίσης να χρησιμοποιηθούν περιστασιακά ως κεντρικοί διακόπτες. Κατασκευάζονται σύμφωνα με τα πρότυπα IEC / EN 60898-1. Για τη βελτίωση της ασφάλειας κατά τη χρήση, διαθέτουν ένδειξη καθαρής λειτουργίας.

Ο διακόπτης πίνακα SB6L μπορεί να εγκατασταθεί μόνο από εξουσιοδοτημένο προσωπικό. Απενεργοποιήστε την τροφοδοσία πριν από την εγκατάσταση. Ο διακόπτης εγκατάστασης SB6L εξασφαλίζει ασφαλή και εύκολη τοποθέτηση σε στήριγμα TH35 χρησιμοποιώντας πλαστικούς γάντζους.

• Ρυθμισμένο ρεύμα: 63A
• Χαρακτηριστικά:
• Ρυθμισμένο τάσης αντοχής παλμού (1.2/50 µs) Uimp: 6000 V
• Ρυθμισμένη τάση Ue: 415 V
• Ρυθμισμένη τάση μόνωσης Ui: 500 V
• Συχνότητα: 50/60 Hz
• Ηλεκτρική διάρκεια ζωής: 6000 λειτουργίες
• Μηχανική διάρκεια ζωής: 100,000 λειτουργίες
• Δείκτης λειτουργικής θέσης: ναι
• Βαθμός προστασίας: IP 20
• Θερμοκρασία αποθήκευσης: -30 / +70 °C
• Θερμοκρασία λειτουργίας: -30 / +50 °C
• Μέγιστο διατομής καλωδίων σύνδεσης: 25 mm²
• Ροπή σύσφιγξης τερματικών: 3 Nm
• Δυνατότητα σύνδεσης μέσω κόμβου: ναι
