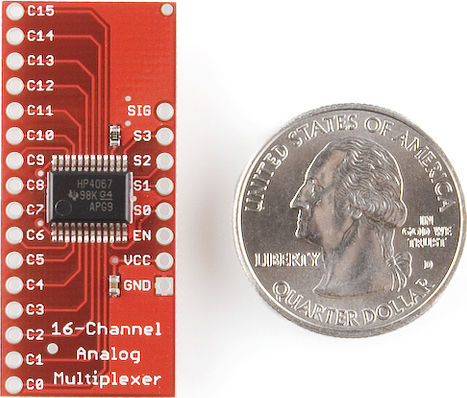

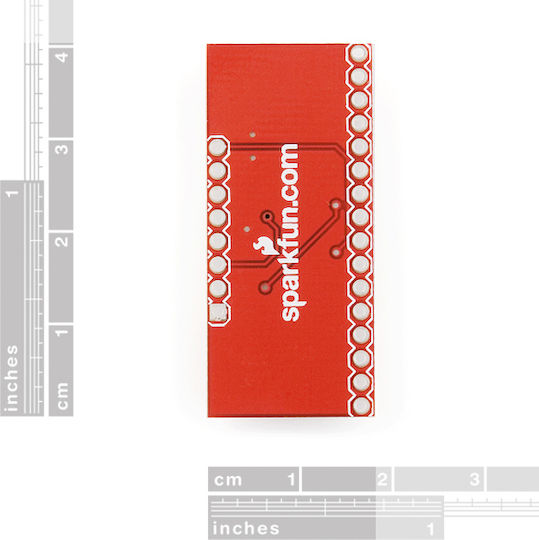

Αυτό είναι ένα breakout board για τον πολύ χρήσιμο 16-Channel Analog/Digital Multiplexer/Demultiplexer CD74HC4067. Αυτό το τσιπ λειτουργεί όπως ένας περιστροφικός διακόπτης, συνδέοντας εσωτερικά την κοινή ακίδα (COM στο σχηματικό, SIG στη συσκευή) σε μία από τις 16 ακίδες καναλιών (CHANxx). Λειτουργεί με ψηφιακά και αναλογικά σήματα (η τάση δεν μπορεί να είναι μεγαλύτερη από το VCC), και οι συνδέσεις λειτουργούν σε αμφίδρομη κατεύθυνση.

Για να το ελέγξετε, συνδέστε 4 ψηφιακές εξόδους στις ακίδες επιλογής διεύθυνσης του τσιπ (S0-S3) και στείλτε του τη δυαδική διεύθυνση του καναλιού που θέλετε (βλ. το datasheet για λεπτομέρειες). Αυτό σας επιτρέπει να συνδέσετε έως και 16 αισθητήρες στο σύστημά σας χρησιμοποιώντας μόνο 5 ακίδες!

Αφού ο mux/demux λειτουργεί επίσης με ψηφιακά σήματα, μπορείτε να τον χρησιμοποιήσετε για τη μεταφορά δεδομένων TTL επιπέδου σε ή από πολλές συσκευές. Για παράδειγμα, μπορείτε να τον χρησιμοποιήσετε για να συνδέσετε τις ακίδες TX από 16 συσκευές σε μία ακίδα RX στον μικροελεγκτή σας. Μπορείτε στη συνέχεια να επιλέξετε οποιαδήποτε από αυτές τις 16 συσκευές για να ακούσετε.

Αν θέλετε αμφίδρομες επικοινωνίες, μπορείτε να προσθέσετε μια δεύτερη πλακέτα για να κατευθύνετε τη γραμμή TX του μικροελεγκτή σας στις γραμμές RX 16 συσκευών. Χρησιμοποιώντας πολλές πλακέτες, μπορείτε να δημιουργήσετε παρόμοιες ρυθμίσεις για I2C, SPI κ.λπ.

Οι εσωτερικοί διακόπτες είναι αμφίδρομοι, υποστηρίζουν τάσεις μεταξύ γείωσης και VCC, έχουν χαμηλή αντίσταση "on" και χαμηλή διαρροή "off", και για να αποφευχθεί η διασταύρωση, εκτελούν εναλλαγές "break-before-make". Η πλακέτα διαθέτει επίσης την ακίδα "enable" του τσιπ, η οποία όταν είναι υψηλή, αποσυνδέει εντελώς την κοινή ακίδα (όλοι οι διακόπτες "off").

• Λειτουργία από 2V έως 6V
• Αντίσταση "On": 70 Ohms @ 4.5V
• 6ns break-before-make @ 4.5V
• Ευρύ φάσμα λειτουργικών θερμοκρασιών: -55C έως 125C
