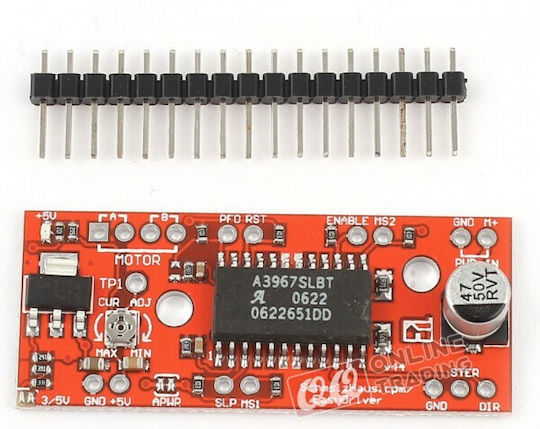

Ο EasyDriver είναι μια απλή μνήμη ελέγχου βηματικού κινητήρα, συμβατή με οποιαδήποτε συσκευή μπορεί να εκδώσει ψηφιακό σήμα 0 έως 5V (ή 0 έως 3.3V αν κολλήσετε το SJ2 κλειστό στον EasyDriver).

Απαιτεί τροφοδοσία 7V έως 30V για να τροφοδοτήσει τον κινητήρα και μπορεί να τροφοδοτήσει οποιαδήποτε τάση βηματικού κινητήρα. Ο EasyDriver διαθέτει ρυθμιστή τάσης για τη ψηφιακή διεπαφή που μπορεί να ρυθμιστεί σε 5V ή 3.3V.

Συνδέστε έναν βηματικό κινητήρα 4 καλωδίων και έναν μικροελεγκτή και έχετε ακριβή έλεγχο του κινητήρα!

Ο EasyDriver ελέγχει διπλούς κινητήρες και κινητήρες συνδεδεμένους ως διπλοί. Δηλαδή, βηματικούς κινητήρες 4, 6 ή 8 καλωδίων.

Αυτή η έκδοση (v4.4) επιδιορθώνει το σφάλμα εκτύπωσης στη ρύθμιση min/max. Οι ακίδες MS1 και MS2 είναι διαθέσιμες για να αλλάξετε την ανάλυση μικροστάθμης σε πλήρη, μισή, τέταρτη και όγδοη στάθμη (η προεπιλογή είναι η όγδοη).

• Συμβατός με βηματικούς κινητήρες 4, 6 και 8 καλωδίων οποιασδήποτε τάσης
• Ρυθμιστικός έλεγχος ρεύματος από 150mA/φάση έως 750mA/φάση
• Εύρος τροφοδοσίας από 7V έως 30V. Ύψος τάσης, μεγαλύτερη ροπή σε υψηλές ταχύτητες

Αυτή είναι η νεότερη έκδοση του EasyDriver V4 σχεδιασμένη από τον Brian Schmalz. Προσφέρει πολύ περισσότερη ευελιξία και έλεγχο πάνω στον βηματικό κινητήρα σε σύγκριση με τις παλαιότερες εκδόσεις.

Οι ακίδες επιλογής μικροστάθμης (MS1 και MS2) του A3967 είναι διαθέσιμες, επιτρέποντας ρυθμίσεις στην ανάλυση μικροστάθμης.

Σημείωση: Μην συνδέετε ή αποσυνδέετε έναν κινητήρα ενώ ο οδηγός είναι ενεργοποιημένος. Αυτό θα προκαλέσει μόνιμη ζημιά στο IC A3967.

• Κύριο χρώμα: Κόκκινο
• Μέγεθος πινακίδας: 47 x 20mm
• Μέγεθος ακίδας: 51 x 11mm
• Καθαρό βάρος: 7g
• 1x Πίνακας A3967
• 1x Ακίδα Header
