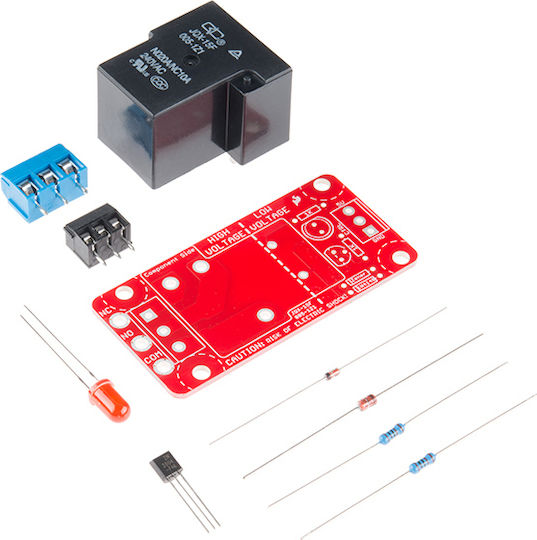

Η πλακέτα ρελέ 5V προσφέρει μεγάλη ισχύ με την υποστήριξη 10A στους NC ακροδέκτες και 20A στους NO ακροδέκτες σε 220VAC. Το SparkFun Beefcake Relay Control Kit περιλαμβάνει όλα τα απαραίτητα μέρη για τον έλεγχο φορτίων υψηλής ισχύος, απαιτώντας ελάχιστη συναρμολόγηση.

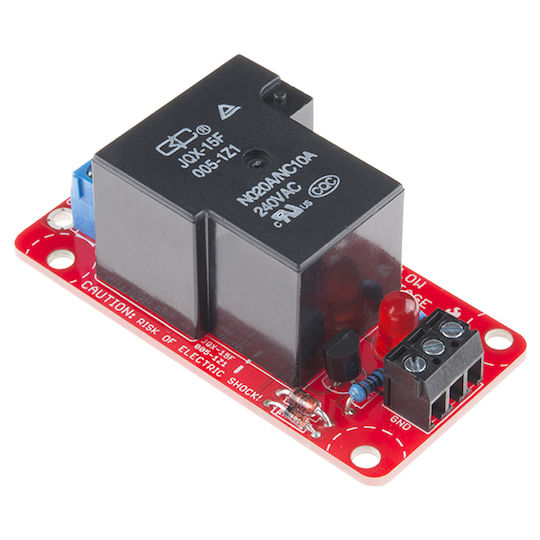

Η καρδιά της πλακέτας είναι ένα κλειστό, SPDT 20A/10A ρελέ. Το ρελέ ελέγχεται από λογική 5V μέσω ενός τρανζίστορ, και ένα LED δείχνει πότε το ρελέ είναι κλειστό. Περιέχει ακροδέκτες βιδών από τις δύο πλευρές για εύκολη ενσωμάτωσή του στο έργο σας.

• Τάση: 220VAC/28VDC
• Απαιτήσεις VCC: 4-6V, 150mA
• Εκτεθειμένοι SPDT ακροδέκτες (Form C)
• Σκρουτζ βιδωτοί ακροδέκτες 14 AWG για συνδέσεις ρελέ
• Σκρουτζ βιδωτοί ακροδέκτες 10 AWG για συνδέσεις ρελέ
• Συμπεριλαμβάνεται δίοδος flyback
• Συμπεριλαμβάνεται δίοδος Zener ανάκτησης (μειώνει τον χρόνο απενεργοποίησης)
• Πάχος 2 oz. χαλκού στην πλακέτα PCB
