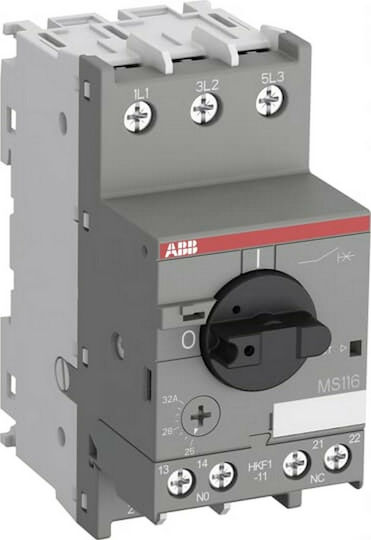

Abb Comutator Termomagnetic 25-32A 50kA MS116-32

Comutatorul termomagnetic manual al motorului este cunoscut și ca dispozitiv de protecție a motorului. Este utilizat pentru pornirea și oprirea motoarelor și pentru a le proteja împotriva scurtcircuitelor, supraîncărcării și defecțiunilor de fază, fără a fi necesară o siguranță.

Curentul nominal al motorului este reglat pe dispozitiv cu un selector.

• Tensiune nominală de funcționare: Circuit principal 690 V AC
• Curent de funcționare nominal: 32 A
• Setare nominală a curentului de scurtcircuit instantaneu: 480 A
• Interval de reglare: 25... 32 A
• Putere nominală de funcționare AC-3 (P e ): (400 V) Trifazic 15kW
• Tensiune nominală de rezistență la impulsuri (U imp): Circuit principal 6 kV
• Tensiune nominală de izolație (U i): 690 V
• Număr de poli: 3
• Rezistență electrică: 50000 cicluri
• Rezistență mecanică: 100000 cicluri
• Capacitate nominală de întrerupere a scurtcircuitului (I cs): (230 V AC) 10 kA, (400 V AC) 10 kA, (440 V AC) 3 kA, (500 V AC) 3 kA, (690 V AC) 2 kA
• Capacitate finală nominală de întrerupere a scurtcircuitului (I cu): (230 V AC) 16 kA, (400 V AC) 16 kA, (440 V AC) 15 kA, (500 V AC) 10 kA, (690 V AC) 3 kA
