Основни параметри на продуктовата гама Linergy

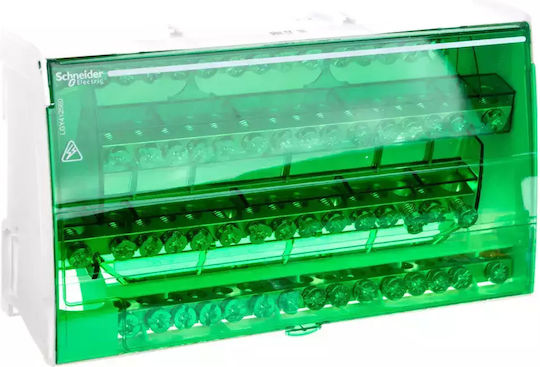

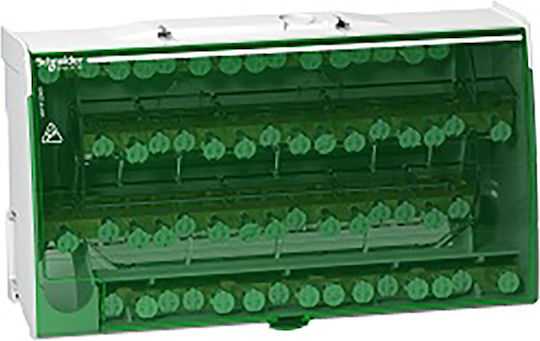

• Име на продукта: Linergy DS
• Тип продукт: Разпределителен блок
• Основа за монтаж: DIN шина
• Съвместимост: Prisma, GPrisma, PPragmaCompactPrisma, PHPrisma, PackSpacial, Kaedra, TeSys
• Пространствени слотове: Съгласие с продукта
• Полюси: 4P
• Изходи на разпределителния блок: 4 x 15 отвора
• Номинално работно напрежение: 230V AC (F/N), 440V AC (F/F)
• Номинално изолационно напрежение: 500V AC
• Номинално импулсно волтажно напрежение: 8 kV
• Номинален ток на превключване: 125 A при 40 °C
• Номинален ток: 125 A при 40 °C
• Номинален краткотраен ток на издържливост: 4,2 kA 1 s
• Номинален ток на издържливост на свръхнапрежение: 28 kA
• Свързвания - клеми:
  • Захранване: винтова клема 1 x 10...35 mm² (твърда)
  • Захранване: винтова клема 1 x 6...35 mm² (гъвкава)
  • Конфигурация: винтова клема 3 x 4...25 mm² (гъвкава)
  • Конфигурация: винтова клема 11 x 1,5...16 mm² (твърда)
  • Маршрут: винтова клема 11 x 1,5...10 mm² (гъвкава)
  • Маршрут: винтова клема 3 x 6...35 mm² (твърда)
• Затягащ момент:
  • Разпределение: Ø6,5 mm, 2 N.m с плоска отвертка
  • Разпределение: Ø6,5 mm, 2 N.m с отвертка PZ2
  • Доставка: Ø9,5 mm, 2,5 N.m с плоска отвертка
  • Доставка: Ø9,5 mm, 2 N.m с отвертка PZ2
  • Разпределение: Ø8,5 mm, 2 N.m с плоска отвертка
  • Разпределение: Ø8,5 mm, 2 N.m с отвертка PZ2
• Размери:
  • Ширина: 9 mm
  • Височина: 100 mm
  • Ширина: 162 mm
  • Дълбочина: 50,5 mm
  • Тегло: 0,562 kg
  • Цвят: Бял RAL 9003
• Работна среда:
  • Степен на замърсяване: 3
  • Категория на свръхнапрежение: III
  • Диелектрична якост: 2500V
  • Стандарти: EN/IEC 60947-7-1, EN/IEC 61439-1
  • Работна температура на околната среда: -25...55 °C
