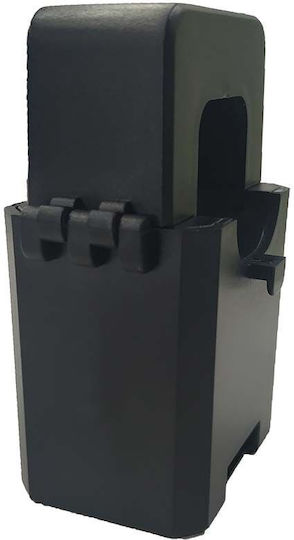

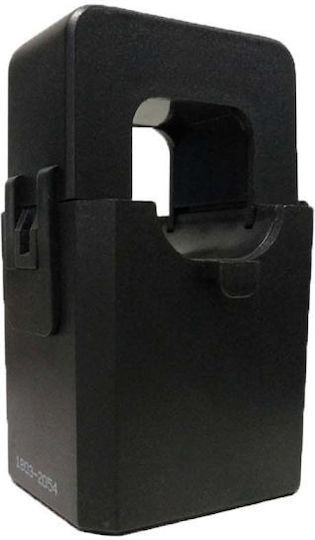

V-TAC Токов трансформатор CT 11506

Токовият трансформатор CT 11506 е устройство, необходимо за правилната работа на фотоволтаичната система. Необходим е за защита и измерване на променливия ток в електрическата верига до 200А. Благодарение на изолирането на веригата за измерване на ток от захранващата верига, предотвратява късо съединение и осигурява безопасността на оператора.

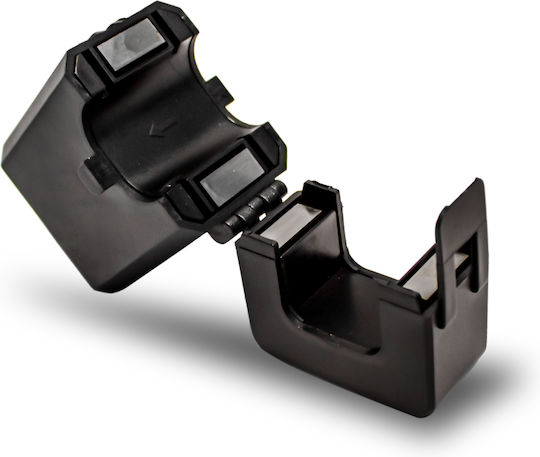

Сигналът, генериран от трансформатора, активира защитните устройства в случай на претоварване или повреди в електрическата система. Пръстенът е поставен на фазата (L), която е свързана между инвертора и мрежата, за да открие променливия ток, генериран от фотоволтаичната система. В трифазна електрическа система ще са необходими 3 токови трансформатора, по един за всяка фаза.

Сигналът, който се генерира, се предава чрез 2 сигнални проводника за свързване към фотоволтаичния инвертор на съответните входове, съгласно ръководствата за инструкции. Трансформаторът е много точен при измерване на тока.

• Размери: 46x34,2x75mm
• Максимален ток: 200A
• Изходен ток: 5A
• Номинален вход (rms): 200A
• Максимален вход: 480A
• Точност: 0,5/1%
• Линейност: ≤0,2%
• Фазова грешка: +0,5±0,5°
• Максимално съпротивление на проба: 8 Ω
• Сертификати: CE, EMC, ROHS
