Αυτό το module χρησιμοποιεί μια απλή μέθοδο, με μια θύρα ελέγχου που απαιτεί τουλάχιστον 10US σε υψηλό επίπεδο, και μπορεί να περιμένει για έξοδο σε υψηλό επίπεδο στη θύρα υποδοχής. Μια έξοδος μπορεί να οδηγήσει τον χρονομετρητή, όταν αυτή η θύρα είναι χαμηλή μπορεί να διαβάσει την τιμή του χρονομετρητή, με αυτή την τιμή να χρησιμοποιείται για υπολογισμό της απόστασης.

Τεχνικά Χαρακτηριστικά:

• Ηλεκτρικές Ιδιότητες:
• Τάση λειτουργίας: DC 5V
• Συνολική ρεύμα εργασίας: 40mA
• Συχνότητα ηχητικής εκπομπής: 40kHz
• Μέγιστη απόσταση: 4.5m
• Τυφλή ζώνη: 25cm
• Ανάλυση: περίπου 0.5cm
• Γωνία: 70 μοίρες
• Θερμοκρασία λειτουργίας: -10 ~ 70 ℃
• Θερμοκρασία αποθήκευσης: -20 ~ 80 ℃

Χαρακτηριστικά Προϊόντος:

• Μικρό μέγεθος, εύκολο στη χρήση.
• Χαμηλή τάση, χαμηλή κατανάλωση ενέργειας.
• Υψηλή ακρίβεια.
• Ικανότητα αντίστασης σε παρεμβολές.

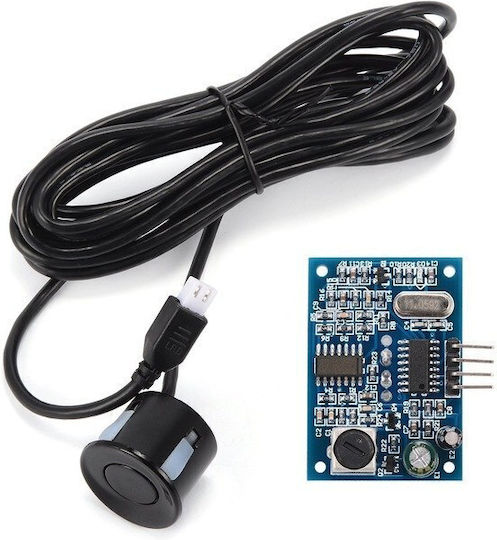

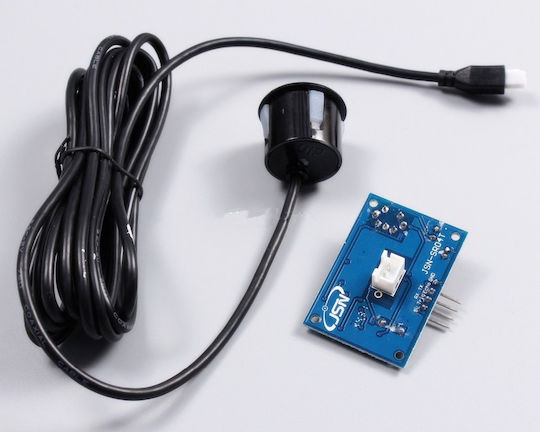

• Ενσωματωμένος αδιάβροχος αισθητήρας με καλωδίωση, κατάλληλος για υγρές και δύσκολες μετρήσεις.

Εφαρμογές:

• Οριζόντια απόσταση.
• Αποφυγή εμποδίων, αυτόματος έλεγχος.
• Ανίχνευση πλησίασης αντικειμένων.
• Έλεγχος κυκλοφορίας.
• Ασφάλεια, βιομηχανικός έλεγχος.
• Τεχνητή νοημοσύνη και έρευνα.

Βασική Αρχή Λειτουργίας:

• Η χρήση της θύρας IO TRIG για ενεργοποίηση υψηλού επιπέδου, τουλάχιστον 10us.
• Το module αυτόματα στέλνει 8 παλμούς 40KHz και ανιχνεύει αν υπάρχει επιστροφή σήματος.
• Η επιστροφή σήματος οδηγεί σε έξοδο υψηλού επιπέδου μέσω της θύρας ECHO, με τη διάρκεια της εξόδου αυτού του σήματος να αντιστοιχεί στο χρόνο που απαιτείται για την υπερηχητική δέσμη να επιστρέψει. Η δοκιμασμένη απόσταση = (χρόνος υψηλού επιπέδου * ταχύτητα ήχου (340M/S)) / 2;
