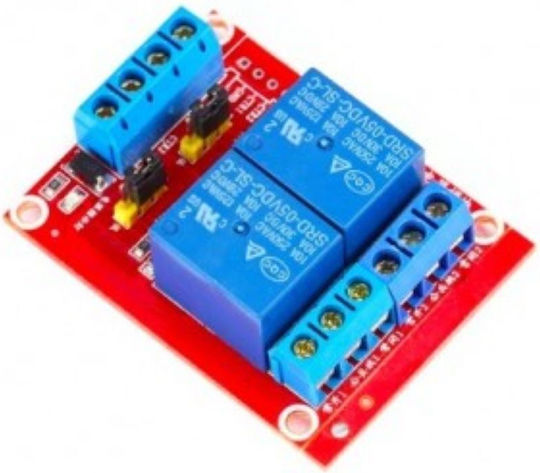

Das Modul verwendet ein hochwertiges Originalrelais mit normal offenen Anschlüssen. Maximale Last: AC 250V/10A, DC 30V/10A.

Es verwendet einen SMD-Optokoppler-Isolator mit Ansteuerfähigkeit und stabiler Leistung. Aktivierungsstrom 5mA.

Die Spannung des Moduls beträgt 5V, 9V, 12V, 24V verfügbar.

Das Modul kann so eingestellt werden, dass es mit einem hohen oder niedrigen Signal über Jumper aktiviert wird.

Ausfallsicheres Design, selbst wenn die Steuerleitung unterbrochen ist, wird das Relais nicht aktiviert.

Stromanzeige (grün), Relaisstatusanzeige (rot).

Das Schnittstellendesign ist menschenzentriert, alle Schnittstellen können direkt über Abschlusskabel verbunden werden.

Modulgröße: 50mm * 41mm * 18.5mm (L * B * H).

Es hat vier Befestigungslöcher, Durchmesser 3.1mm, 44.5mm * 35.5mm Schritt.

Modulschnittstelle:

• DC +: positive Stromversorgung (Spannung benötigt vom Relais, es gibt Optionen für 5V, 9V, 12V und 24V).
• DC-: negative Stromversorgung.
• IN1: 1-Kanal-Signal zur Aktivierung, kann für Relaissteuerung mit hohem oder niedrigem Pegel konfiguriert werden.
• IN2: 2-Kanal-Signal zur Aktivierung, kann für Relaissteuerung mit hohem oder niedrigem Pegel konfiguriert werden.

Relaisausgänge:

• NO1: normal offene Relais-Schnittstelle, vor der Verwendung schwebend, wird mit COM1 verbunden.
• COM1: gemeinsame Relais-Schnittstelle 1.
• NC1: normal geschlossene Relais-Schnittstelle 1, COM1 wird vor und nach der Verwendung verbunden.
• NO2: normal offene Relais-Schnittstelle 2, vor der Verwendung schwebend, wird mit COM2 verbunden.
• COM2: gemeinsame Relais-Schnittstelle 2.
• NC2: normal geschlossene Relais-Schnittstelle 2, wird mit COM2 vor und nach der Verwendung verbunden.

Optionen für hohe und niedrige Signalaktivierung:

• S1 ist die Auswahl für hohe oder niedrige Signale für das Relais.
• S2 ist die Auswahl für hohe oder niedrige Signale für die doppelte Aktivierung des Relais.
• Wenn die com und low verbunden sind, wird das zugehörige Relais mit einem niedrigen Signal aktiviert.
