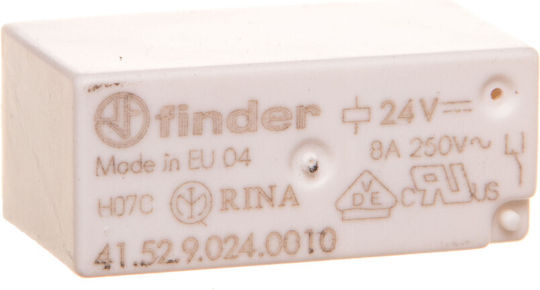

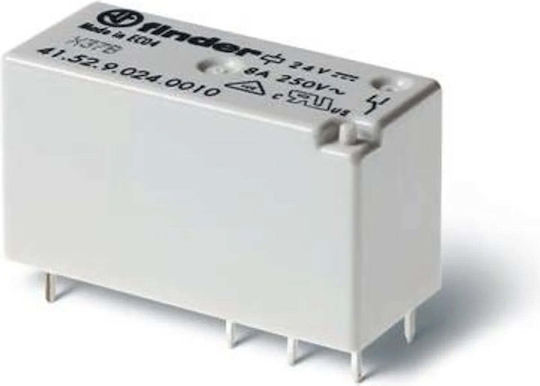

Ρελέ 2P 8A 24V DC (41.52.9.024.0010)

Τυπικό ρελέ μινιατούρας για υποδοχές και τυπωμένα κυκλώματα, ύψος 15,7 mm.

• Συναρμολόγηση PCB - απευθείας σε πλακέτες ή μέσω πρίζας.
• Τοποθέτηση σε ράγα 35 mm - μέσω βίδας ή υποδοχής αυτοσφιγκτήρα.
• AC και DC πηνίο ευαίσθητο σε τάσεις, 400mW.
• Ασφαλής διαχωρισμός κυκλώματος σύμφωνα με VDE 0106, EN 50178, EN 60204, EN 60335.
• Αντοχή μόνωσης σε επαφή με πηνίο 6kV (1,2 / 50μs).
• Απόσταση μεταξύ πηνίου και επαφών: στον αέρα και κατά μήκος της μόνωσης 8 mm.
• Υλικό επαφής: επιλογή χωρίς κάδμιο.
• Υποδοχές με βιδωτούς ακροδέκτες σειράς 93.02 και ακροδέκτες ελατηρίου σειράς 93.52.

Τεχνικά στοιχεία:

• Μέγεθος: 29 x 15,7 x 12,5 mm.
• Αριθμός επαφών: 2P.
• Θερμοκρασία λειτουργίας °C: -40 έως +85.
• Βαθμός προστασίας: RT II.
• Ονομαστικό ρεύμα: 8 A.
• Μέγιστο ρεύμα μεταγωγής: 15 A.
• Συναρμολόγηση: PCB, υποδοχή.
• Σειρά ρελέ: 41,52.
• Τύπος ρελέ: ηλεκτρομαγνητικό.
• Διαμόρφωση επαφής: DPDT.
• Ονομαστική τάση πηνίου: 24V DC.
• Έκδοση ρελέ: μινιατούρα.
• Αντίσταση πηνίου: 1,44 kΩ.
• Υλικό επαφής: AgNi.
• Βήμα καρφίτσας: 5 mm.
• Ρεύμα πηνίου: 16,7 mA.
• Ονομαστική τάση: 250V AC.
• Μέγιστη τάση μεταγωγής: 400V AC.
• Αριθμός ακίδων: 8.
