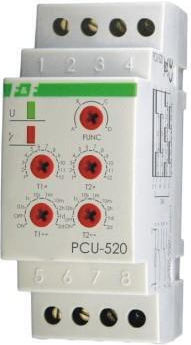

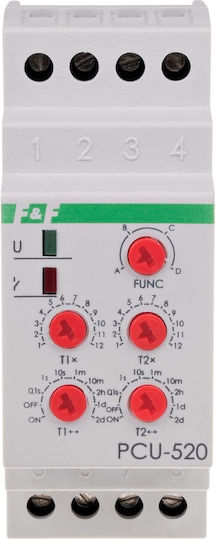

Γενικό ρελέ χρόνου 2xNO/NC 12-264V - PCU-520 UNI

Προβλεπόμενη χρήση:

Τα ρελέ χρόνου χρησιμοποιούνται για τον έλεγχο του χρόνου σε συστήματα βιομηχανικού και οικιακού αυτοματισμού (π.χ. εξαερισμός, θέρμανση, φωτισμός, σηματοδότηση κ.λπ.).

Λειτουργίες:

• Καθυστέρηση Απενεργοποίησης (A): Οι επαφές παραμένουν στη θέση 1-5, 2-8 μέχρι να ενεργοποιηθεί το ρελέ. Μετά την εφαρμογή τροφοδοσίας, οι επαφές αλλάζουν στη θέση 1-6, 2-7 για το χρονικό διάστημα t1, και επιστρέφουν στις θέσεις 1-5, 2-8 για το χρόνο t2.
• Επανεκκίνηση: Δυνατή μετά την αποσύνδεση και επανασύνδεση της τροφοδοσίας, με τις επαφές να παραμένουν αρχικά στη θέση 1-5, 2-8 για t1.
• Καθυστέρηση Ενεργοποίησης: Λειτουργεί κυκλικά σε προκαθορισμένα χρονικά διαστήματα εργασίας και διαλείμματος.

Χρονικά εύρη:

• 0,1 δευτ.: 0,1÷1,2 δευτ.
• 1s: 1÷12 δευτ.
• Δεκαετία 10: 10÷120 sec.
• 1 μ.: 1÷12 λεπτά.
• 10 μ.: 10÷120 λεπτά.
• 2h: 2÷24 ώρες.
• 1η: 1÷12 ημέρες (24÷288 ώρες).
• 2d: 2÷24 ημέρες (48÷576 ώρες).

Λειτουργίες ON/OFF:

• ON: Ενεργοποιεί μόνιμα την επαφή στις θέσεις 1-6 και 2-7 όταν το ρεύμα είναι ενεργοποιημένο.
• OFF: Ενεργοποιεί μόνιμα την επαφή στις θέσεις 1-5 και 2-8 όταν το ρεύμα είναι ενεργοποιημένο.

Τεχνικά στοιχεία: Τροφοδοσία PCU-520 UNI 12÷264V AC/DC, ρεύμα φορτίου 2×.
