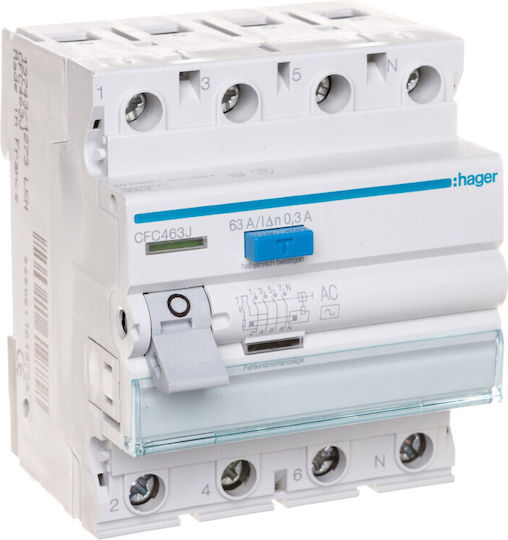

Tip produs proiect: RCCB VI

Număr de poli: 4P

Instalare: Șină DIN

Caracteristici electrice:

• Tensiune nominală de operare Ue (AC): 230/400V
• Frecvență nominală: 50 Hz
• Tensiune nominală de izolare Ui: 500V
• Tensiune nominală de rezistență la impulsuri Uimp: 4 kV
• Curent rezidual nominal dI: 300 mA
• Curent nominal de descărcare (în 8/20µs): 0,25 kA
• Capacitate nominală de producție și rupere Im: 1,5 kA
• Curent nominal de scurtcircuit condiționat Inc conform PN-EN 61008-1: 6 kA

Curent/Temperatură:

• Curent nominal la -25°C până la 70°C: 63A
• Curent nominal la 45°C: 60A
• Curent nominal la 50°C: 58A
• Curent nominal la 55°C: 55A
• Curent nominal la 60°C: 51A
• Curent nominal la 65°C: 48A
• Curent nominal la 70°C: 45A

Putere:

• Pierderi totale de putere pentru curentul nominal: 19,7 W
• Pierderi de putere pe pol pentru curentul nominal: 8,4W

Activare:

• Întârziere scurtă: NU

Elasticitate:

• Rezistență electrică (număr de cicluri): 2000
• Rezistență mecanică (număr de cicluri): 4000

Dimensiuni:

• Adâncime produs: 70 mm
• Înălțime produs: 83 mm
• Lățime produs: 70 mm

Instalare / Asamblare:

• Cuplu de strângere: 2,8 Nm

Conexiune:

• Secțiunea cablului flexibil la terminal: 16 mm²
• Secțiunea conductorului rigid la terminal: 25 mm²
• Tip conexiune: cu șurub

Echipament:

• Accesorii suplimentare: Da

Standard:

• Standard: EN 61008-1
• Directiva europeană RoHs: conform
• Directiva europeană AHH: Da

Siguranță:

• Grad de protecție: IP20
• Tip întrerupător diferențial: AC

Condiții de utilizare:

• Grad de poluare conform IEC 60664 / IEC 60947-2: 2
• Temperatura de depozitare: -55 până la 70 °C

Denominare:

• Grup de dispozitive: CF{Număr de poli} 4 . {Sensibilitate} AC . {Protecție la intrare [IP]} IP20 . {Curent rezidual nominal [A]} 0,3 . {Curent nominal [A]} 63
