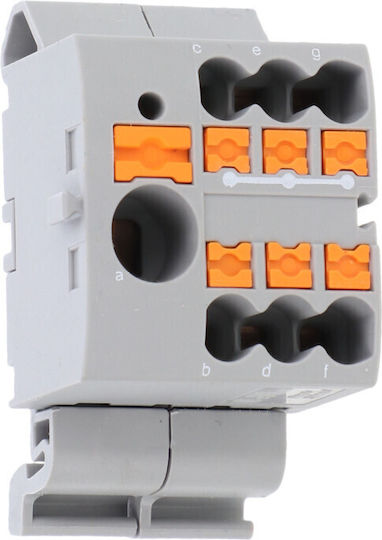

PTFIX 6/6X2,5-NS35A GY

Cod producător: 3273198

Tip produs: Conector de instalare

• Număr de conexiuni: 7
• Conector colector
• Lungimea izolației: 10 mm ... 12 mm
• Senzor de referință: A3
• Conexiune conform standardului: IEC 60947-7-1
• Conductor rigid, secțiune transversală: 0,5 mm² ... 10 mm²
• Secțiunea transversală a conductorului AWG: 26 ... 12 (calculată conform IEC)
• Conductor flexibil, secțiune transversală: 0,5 mm² ... 10 mm²
• Secțiune transversală conductor flexibil [AWG]: 26 ... 14 (calculată conform IEC)
• Secțiune transversală bandă a conductorului (cu manșon fără izolație de plastic): 0,5 mm² ... 6 mm²
• Secțiune transversală bandă a conductorului (cu manșon cu izolație de plastic): 0,5 mm² ... 6 mm²
• Curent nominal: 41 A (cu secțiune de fir de 6 mm²)
• Curent maxim de sarcină: 57 A (cu secțiune de fir de 10 mm²)
• Tensiune nominală: 690 V
• Secțiune nominală: 6 mm²
• Terminale: Lungimea izolației: 8 mm ...
• Senzor de referință 10 mm: A3
• Conexiune conform standardului: IEC 60947-7-1
• Secțiune transversală conductor rigid: 0,14 mm² ... 4 mm²
• Secțiune fir AWG: 26 ... 12 (calculată conform IEC)
• Secțiune fir, bandă: 0,14 mm² ... 2,5 mm²
• Secțiune bandă a conductorului (cu manșon cu izolație de plastic): 0,14 mm² ... 2,5 mm²
• Curent nominal: 24 A
• Curent maxim de sarcină: 32 A (cu secțiune de fir de 4 mm²)
• Secțiune nominală: 2,5 mm²
• Secțiune nominală AWG: 14

Avantaje

• Economisire de timp datorită blocurilor gata de instalare fără necesitatea de punte manuală.
• Utilizare flexibilă datorită posibilității de montare pe șină DIN și montare directă cu utilizarea de adaptoare și bază lipită.
• Economisire mare de spațiu datorită designului extrem de compact.
• Conectare rapidă a cablurilor prin metoda directă de Asamblare Push-in fără unelte.
• Distribuție rapidă și ușoară a semnalelor și aplicarea de siguranțe și componente electronice.

Blocurile PTFIX sunt disponibile în secțiuni nominale de 1,5 mm², 2,5 mm², 4 mm² și 10 mm². Tehnologia de conexiune Push-in se caracterizează prin forțe reduse de inserție, permițând conectarea ușoară directă a cablurilor și a cablurilor terminate cu inel de 0,25 mm².

Beneficii

• Economisire de spațiu de până la 50% pe șina DIN datorită utilizării flexibile în montare transversală.
• Conectare rapidă a cablurilor datorită aranjamentului de introducere directă fără unelte.
• Economisire de timp de până la 80% datorită blocurilor gata de montare fără necesitatea de punte manuală.
• Cablare curată datorită celor unsprezece culori diferite.
