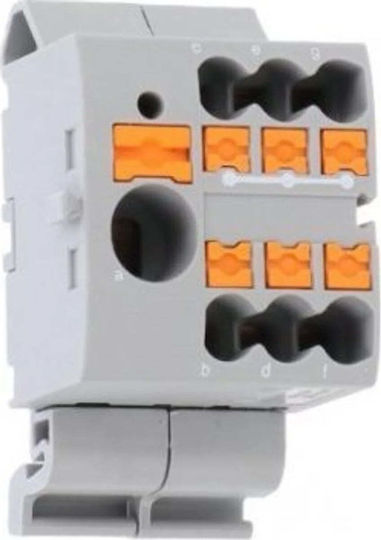

PTFIX 6/6X2,5-NS35A GY

Hersteller-Code: 3273198

Produkttyp: Installationsverbinder

• Anzahl der Verbindungen: 7
• Sammlerverbinder
• Isolierlänge: 10 mm ... 12 mm
• Referenzsensor: A3
• Verbindung gemäß Norm: IEC 60947-7-1
• Starrer Leiterquerschnitt: 0,5 mm² ... 10 mm²
• AWG-Leiterquerschnitt: 26 ... 12 (berechnet gemäß IEC)
• Leiterquerschnitt, Klon: 0,5 mm² ... 10 mm²
• Leiterquerschnitt Klon-Modul [AWG]: 26 ... 14 (berechnet gemäß IEC)
• Leiterstreifenquerschnitt (Mantel ohne Kunststoffisolierung): 0,5 mm² ... 6 mm²
• Leiterstreifenquerschnitt (Mantel mit Kunststoffisolierung): 0,5 mm² ... 6 mm²
• Nennstrom: 41 A (bei Drahtquerschnitt 6 mm²)
• Maximaler Laststrom: 57 A (bei Drahtquerschnitt 10 mm²)
• Nennspannung: 690 V
• Nennquerschnitt: 6 mm²
• Klemmen: Isolierlänge: 8 mm ...
• Referenzsensor 10 mm: A3
• Verbindung gemäß Norm: IEC 60947-7-1
• Starrer Leiterquerschnitt: 0,14 mm² ... 4 mm²
• AWG-Drahtquerschnitt: 26 ... 12 (berechnet gemäß IEC)
• Drahtquerschnitt, Streifen: 0,14 mm² ... 2,5 mm²
• Klonleiterquerschnitt (Mantel mit Kunststoffisolierung): 0,14 mm² ... 2,5 mm²
• Nennstrom: 24 A
• Maximaler Laststrom: 32 A (bei Drahtquerschnitt 4 mm²)
• Nennquerschnitt: 2,5 mm²
• Nennquerschnitt AWG: 14

Vorteile

• Zeitersparnis dank der montagefertigen Blöcke ohne manuelle Brückenbildung.
• Flexible Verwendung durch die Möglichkeit der Montage auf einer DIN-Schiene und der direkten Montage mit Adapter und verklebtem Fuß.
• Hohe Platzeinsparung durch das sehr kompakte Design.
• Schnelle Kabelverbindung dank der direkten Push-in-Methode ohne Werkzeuge.
• Schnelle und einfache Signalverteilung sowie Anwendung von Sicherungen und elektronischen Komponenten.

Die PTFIX-Blöcke sind in Nennquerschnitten von 1,5 mm², 2,5 mm², 4 mm² und 10 mm² erhältlich. Die Push-in-Verbindungstechnologie zeichnet sich durch geringe Plug-Kräfte aus, was die einfache direkte Verbindung von Leitungen und Ringabschlussleitern ab 0,25 mm² ermöglicht.

Vorteile

• Platzersparnis von bis zu 50 % auf der DIN-Schiene durch die flexible Anwendung der Querinstallation.
• Schnelle Kabelverbindung dank der unmittelbaren Steckeranordnung ohne Werkzeuge.
• Zeitersparnis von bis zu 80 % dank der montagefertigen Blöcke ohne manuelle Brückenbildung.
• Ordentliche Verkabelung dank der elf verschiedenen Farben.
