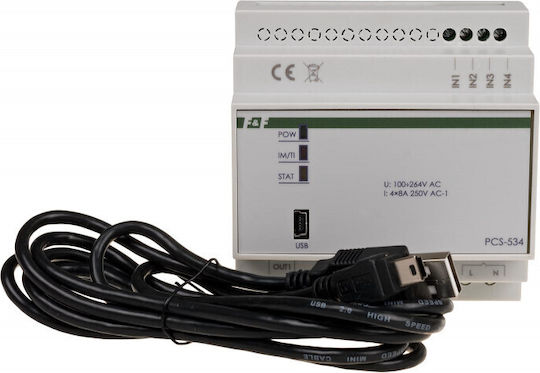

PCS-534 Zeitrelais, sequentieller Zeitpulsgenerator, 4 Kanäle. Der Programmierer PCS-534 ist für Automatisierungssysteme vorgesehen, die eine gleichzeitige Steuerung einer Gruppe von Empfängern in spezifischen Ein-/Aus-Kombinationen erfordern. Die Funktion eines sequentiellen Relais umfasst 4 unabhängige Ausgänge OUT1-OUT4 und 4 unabhängige Signaleingänge IN1-IN4. Die Kontakte wechseln den Zustand nach einem Puls am Steuereingang oder automatisch nach Zeitplan.

Die Kontaktkonfiguration - geschlossen/offen - wird sequentiell gemäß einem Programm eingestellt. Die Kontaktsequenzen, Zeitpläne und Betriebsoptionen werden über ein spezielles Computerprogramm konfiguriert, während die Verbindung zum Regler über ein USB-Kabel erfolgt.

Betriebsarten:

• Pulsbetrieb - programmierte Kontaktsequenzen werden nach den folgenden Pulsen am Eingang IN1 ausgeführt.
• Nach Abschluss der letzten Sequenz startet das Relais das Programm aus der Sequenz 0 oder 1 im Falle eines automatischen Starts neu.
• Die Umschaltung der Kontakte erfolgt automatisch nach dem Zeitplan.

Zusätzliche Optionen:

• Automatischer Start - Option für den automatischen Start.
• Automatischer Übergang zur Sequenz 1 bei Anlegen der Spannung.
• Automatischer Arbeitsbeginn gemäß Zeitplan im Timermodus.

Technische Daten:

• Betriebsspannung: 230V AC
• Aktuator: 4 x Relais
• Maximaler Laststrom: 4 x 16 A
• Kontaktkonfiguration: 4×NO
• Anzahl der Eingänge: 4
• Schaltstrom: 2 mA
• Betrieb: -20÷50°C
• Abmessungen: 7×5 mm
• Schutzart: IP20
