Die TELMOR RS/RSQ und TS/TSQ Satellitenzubehörteile werden in Koaxialverteilernetzwerken für SAT-IF verwendet, die mit DVB-S/S2 (QPSK, 8PSK) und/oder digitalem terrestrischem Fernsehen (COFDM, FM und DAB) arbeiten.

Eigenschaften:

• Alle Ausgänge des Splitters ermöglichen einen Stromfluss zur Eingang, und alle Verteiler erlauben einen Stromfluss über die Versorgungslinie, d.h. von Ausgang zu Eingang.
• Gehäuse aus hochwertigem Gusseisen, beschichtet mit einer Legierung aus Kupfer und Zink. Die Abdeckungen sind geschweißt, um einen hohen Grad an Abschirmung zu gewährleisten.
• Frequenzbereich von 5 - 2400 MHz.
• Weibliche F-Typ Anschlüsse in den Serien RS und TS.

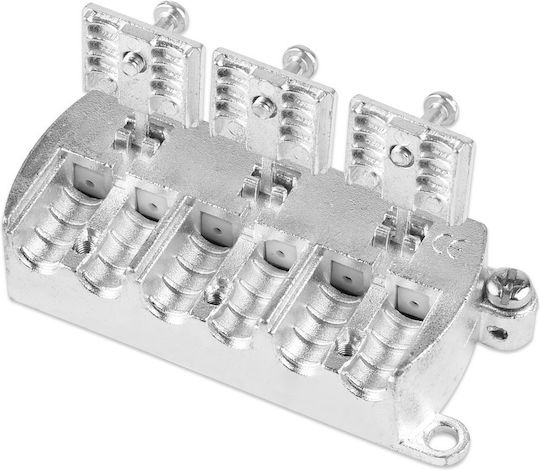

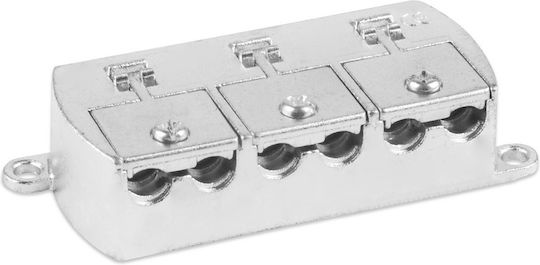

• Crimp-Anschlüsse in den Serien RSQ und TSQ.
• Ideal für DVB-T/T2- und DVB-S2/S2X-Signale.
• Stromversorgung von den Ausgängen zu den Eingängen in den Splittern - maximal 500 mA.
• Stromfluss in der Versorgungslinie (Ausgang/Eingang) in den Verteilern.
• EMI - RFl>-120dB.
• Kategorie A.

Technische Daten:

• Maximale Dämpfung (IN - OUT):
• 5 - 40 MHz: 7.0 dB
• 41 - 470 MHz: 7.5 dB
• 470 - 1350 MHz: 9.5 dB
• 1350-2000 MHz: 10.5 dB
• 2000-2400 MHz: 11.2 dB
• Minimale Isolation (OUT - OUT):
• 5 - 40 MHz: 22 dB
• 41 - 470 MHz: 22 dB
• 470 - 1350 MHz: 22 dB
• 1350-2000 MHz: 22 dB
• 2000-2400 MHz: 22 dB
• Minimale Dämpfung von Unzulänglichkeiten (IN / OUT):
• 5 - 40 MHz: 12.0 dB
• 41 - 470 MHz: 12.0 dB
• 470 - 1350 MHz: 12.0 dB
• 1350-2000 MHz: 12.0 dB
• 2000-2400 MHz: 12.0 dB
• Spannungsübertragung: 24 V/500 mA
• Widerstand: 75 Ohm
