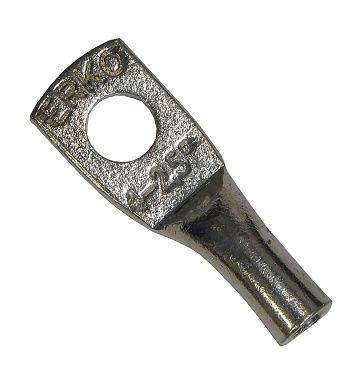

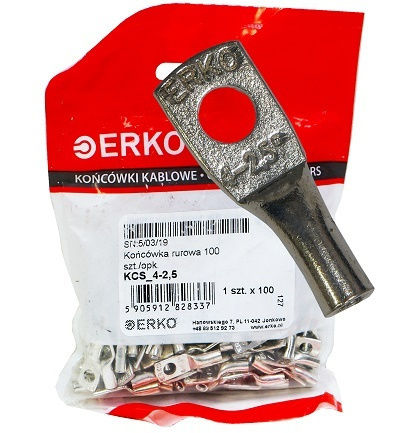

Ακροδέκτες Τυπικού Σχήματος Οβάλ KCS 4-2.5 (Ελεκτρολυτικός Χάλυβας)

• Κατασκευαστής: ERKO
• Σειρά προϊόντος: KCS
• Δείκτης κατασκευαστή: KCS_4-2.5
• Μορφή ακροδέκτη: Οβάλ
• Γωνία σύνδεσης: Ευθεία
• Υλικό: Χαλκός
• Μοντέλο: Χωρίς φλάντζα
• Τύπος καλωδίου: Πολυπυρήνας
• Μετρική διάσταση σύνδεσης: 4
• Με μόνωση: Όχι
• Με οπή επιθεώρησης: Όχι
• Προστασία επιφάνειας: Γαλβανισμένο ψευδάργυρο
• Ονομαστικό τμήμα [mm²]: 2.5

Οι χαλκοί ακροδέκτες τυπικού σχήματος οβάλ της σειράς DIN (γαλβανισμένο ψευδάργυρο) συμμορφώνονται με το πρότυπο DIN 46235 και προορίζονται για κρimping. Επιτρέπουν τη σύνδεση των καλωδίων χάλυβα και χρησιμοποιούνται για τη σύνδεση με πίνακες διανομής, μπαρ και άλλες συσκευές μέσω βιδωτών ακροδεκτών. Η χρήση των ακροδεκτών DIN αυξάνει την ασφάλεια και την ανθεκτικότητα των συνδέσεων. Σε αντίθεση με τις συγκολλημένες συνδέσεις, η χρήση ακροδεκτών οβάλ μειώνει τον κίνδυνο υπερθέρμανσης των αγωγών και της μόνωσης. Στην περίπτωση των πολυπυρήνων καλωδίων, οι ακροδέκτες πρέπει να έχουν σχήμα "στρογγυλό".

Όλοι οι χαλκοί ακροδέκτες τυπικού σχήματος υποβάλλονται σε επιπλέον σκληρυντήριο και θερμαντικό διαδικασία σε θερμοκρασία 700°C, που αφαιρεί όλες τις ακαθαρσίες. Οι σκληρυμένοι ακροδέκτες είναι λιγότερο επιρρεπείς σε ράγισμα κατά τη διαδικασία κρimping, προσφέροντας καλύτερες παραμέτρους απόδοσης.

Για το πρότυπο DIN 46235, η διαστατική ανοχή για το μέγεθος "d1" για τμήματα 10-150 mm² είναι +/- 0.3 mm, για τμήματα 185-400 mm² +/- 0.4 mm, για μεγέθη 500-625 mm² +/- 0.5 mm. Η ανοχή για τη διάσταση "b" για τμήμα 10-70 mm² είναι +/- 1 mm, για τμήματα μεταξύ 95 και 625 mm² είναι +/- 2 mm. Για όλη την κλίμακα το διαστατικό ανοχή για το μέγεθος "l1" είναι +2 mm, για τη διάσταση "c" -3 mm. Η αποτελεσματικότητα του κρimping εξαρτάται από τη χρήση του κατάλληλου εργαλείου και ενός καλωδίου που είναι κατάλληλο για το τμήμα.

Υλικό: ηλεκτρολυτικός χαλκός (σύμφωνο με EN13600)

Ελάχιστο πάχος γαλβάνισης: 3μm

Διαστατική ανοχή σύμφωνα με DIN 4623
