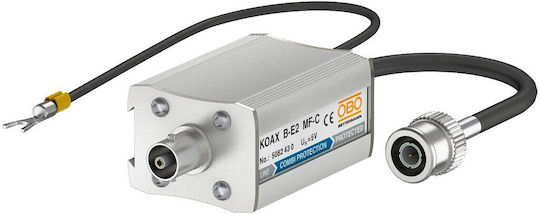

Συσκευή προστασίας γραμμής δεδομένων για συστήματα ομοαξονικού δικτύου Ethernet.

• Σε περίβλημα αλουμινίου
• Βύσμα BNC m/f
• Απλή τοποθέτηση με βύσμα προσαρμογέα
• Κύκλωμα προστασίας δύο σταδίων
• Στήριξη ράγας DIN με εξαρτήματα DLS-BS (5082 38 2)
• Εφαρμογή: Προστασία σημάτων βίντεο, κάμερες ή/και μονάδες CCTV, Cheapernet, 10BASE2, 10BASE5

Τεχνικά στοιχεία:

• Τύπος καλωδίου για συσκευές προστασίας από υπερτάσεις: Καλώδιο δεδομένων COAX
• Χωρητικότητα (συρμάτινη γείωση)
• Χωρητικότητα (σύρμα)
• Συχνότητα αποκοπής: 68 MHz
• Διάσταση: 6,2V
• Γείωση μέσω: Καλώδιο σύνδεσης
• Σύρμα-γείωση αντοχής παλμών C2: 10 kV / 5 kA (8/20 µs)
• Σύρμα παλμικής αντοχής C2: 10 kV / 5 kA (8/20 µs)
• Απώλεια εισαγωγής: ≤1,7 dB
• Αντοχή μόνωσης: >1 GΩ
• Κατηγορία: Τύπος 1+2+3 / D1+C2+C1
• Κεραυνό παλμικό ρεύμα: 1 kA
• Ζώνη αντικεραυνικής προστασίας: LPZ 0→3
• Μέγιστη συνεχής τάση AC: 4,2 V
• Μέγιστη συνεχής τάση DC: 6 V
• Ονομαστικό ρεύμα φορτίου AC: 0,3 Α
• Ονομαστικό ρεύμα φορτίου DC: 0,2 Α
• Αριθμός πόλων: 1
• Επιτρεπόμενο εύρος θερμοκρασίας, μέγ.: 80 °C
• Επιτρεπόμενο εύρος θερμοκρασίας, min.: -20 °C
• Plug-in σύστημα: BNC
• Επίπεδο προστασίας: συρμάτινη γείωση
• Σύρμα-σύρμα επιπέδου προστασίας
• Αξιολόγηση προστασίας: IP40
• Απώλεια επιστροφής: ≥14 dB
• Προβολή: Απευθείας
• Αντίσταση σειράς ανά σύρμα: 4,7 Ω ± 10%
• Διατίθεται σύνδεση θωράκισης: Ναί
• Σηματοδότηση στη συσκευή: Χωρίς
• SPD στο IEC 61643-21: Κλάση I+II+III / D1+C2+C1
• Πρότυπο δοκιμών: IEC 61643-21
• Συνολικό ρεύμα εκφόρτισης (10/350): 2 kA
• Συνολικό ρεύμα εκφόρτισης (8/20): 10 kA
• Έκδοση για Combi προστασία
• Αντοχή κυμάτων: 75 Ω
