Δημιουργός Αψίδας Υψηλής Τάσης 15KV

Εισαγωγή προϊόντος:

• Διαστάσεις: 29*24*18mm
• Απαιτεί 12V, με προσαρμογή της βάσης αντίστασης από 150 ohm έως 1.5K ohm.
• Η αντίσταση πρέπει να μεταβάλλεται από υψηλή σε χαμηλή, χωρίς να είναι πολύ χαμηλή ώστε να αποφεύγεται η καύση του τριόδου ή του προϊόντος.
• Δεν πρέπει να είναι πολύ υψηλή, καθώς θα επηρεάσει την απόδοση της εξόδου.
• Μέγιστη έξοδος: 15kV, με περιορισμένη έξοδο που δεν πρέπει να υπερβαίνει τα 15kV (αψίδα 1.5cm) για να αποφευχθεί η καταστροφή του προϊόντος.
• Η χρήση μόνωσης με κερί ή εποξειδική ρητίνη συνιστάται για συνεχή λειτουργία.

Χαρακτηριστικά:

• Εύκολη κατασκευή με απλή και αξιόπιστη κυκλωματική διάταξη.
• Χρήσεις: πειράματα, ηλεκτρονικές συσκευές, γεννήτρια αρνητικών ιόντων, μικρές επιστημονικές παραγωγές.
• Δημιουργεί σταθερή αψίδα υψηλής συχνότητας που μπορεί να αναφλέξει αναφλέξιμα υλικά.

Παράμετροι:

• Διαστάσεις μετασχηματιστή: 27×16×21mm
• Είσοδος: DC 3.7V-4.2V (μέγιστο 12V, απαιτεί προσαρμογή αντιστάτη).
• Ρεύμα εισόδου: <2A
• Έξοδος τάσης: περίπου 15KV.
• Έξοδος ρεύματος: ≤0.4A
• Απόσταση ανάφλεξης: ≤0.5 cm

Διαγραφή και Διατάξεις:

• Δύο πρωτεύουσες σπείρες και μία ανατροφοδοτούσα σπείρα.
• Η PCB έχει μέγεθος: 4.2CM * 3.2CM * 0.16CM.

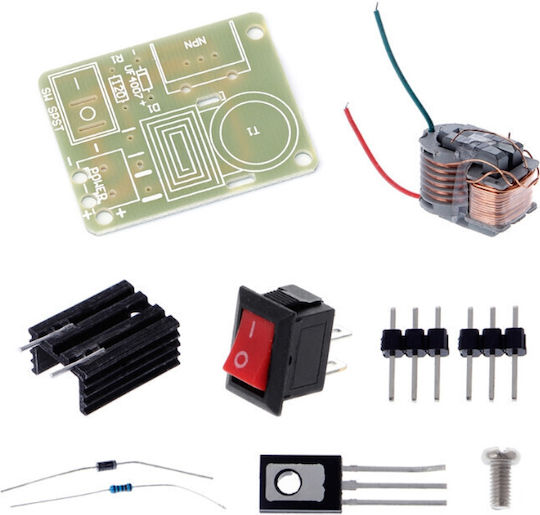

Περιλαμβάνει:

• 15VKE βήμα-επάνω μετασχηματιστής x1
• PCB Board x 1
• Αντίσταση 120 ohm x 1
• UF4007 ταχύτατος ανακλαστικός διόδιο x 1
• Τριόδο N20 x 1
• Ψυγείο x 1
• Βίδες M3 * 6 x 1
• Διακόπτης x 1
• 3-Pin x 1
