Свързващ елемент електросъединение UNIDELTA – 25x3/4 GZ. Използва се за свързване на полиетиленови тръби за пренос на газ под налягане 10 бара или за питейна вода и течности под номинално налягане 16 бара. Съвместим е с тръби PE80 и PE100. Поради качеството на използваните суровини, свързванията Unidelta са устойчиви на голям брой химически агенти и на ултравиолетово лъчение.

Приложения:

• Системи за тръбопроводи за запалими газове
• Хидравлични системи
• Инсталации за противопожарна защита
• Системи за отпадни води
• Промишлени инсталации
• Напояване
• Канализационни системи

Свързванията електросъединение Unidelta могат да бъдат използвани с полиетиленови тръби с висока плътност PE80 или PE100 с следните характеристики: SDR≤ за всички диаметри, SDR=17 за диаметри >32mm, SDR=26 за диаметри >125mm.

Основни характеристики:

• Напрежение на заваряване: 40V
• Електрически свързвания: Ø 4.0mm
• Външна резба: 3/4"
• Всяко парче носи: баркод за сканиране с оптичен считывател, номинален диаметър, време на заваряване и време за охлаждане

Метална спирала се поставя близо до вътрешната повърхност на свързването за оптимален пренос на топлина между тръбата и свързването, като се намалява времето за заваряване. Полиетиленовите тръби и свързвания могат да бъдат заварени чрез електросъединение или чрез заваряване на краища. Във всеки случай, процесът на заваряване трябва да следва установена процедура, като се вземат предвид определени основни концепции относно съвместимостта на различни материали. Тъй като типовете PE80 и PE100 са напълно съвместими, тръби, изработени от различни материали, могат да бъдат заварени, при условие че имат същото съотношение на размери (SDR) и, следователно, същата дебелина на стената.

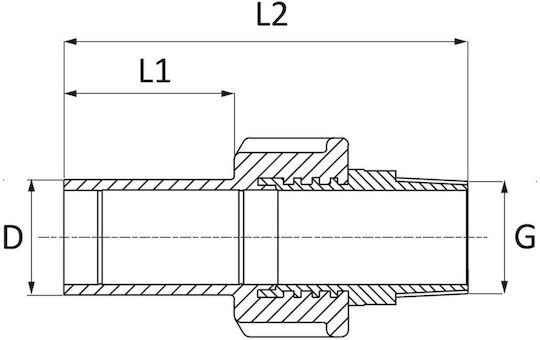

Размери:

• (L1) 44 mm (L2) 103 mm (DxG) 25 mm x 3/4"
• (L1) 47 mm (L2) 112 mm (DxG) 32 mm x 1"
• (L1) 52 mm (L2) 124 mm (DxG) 40 mm x 1 1/4"
• (L1) 58 mm (L2) 135 mm (DxG) 50 mm x 1 1/2"
• (L1) 66 mm (L2) 153 mm (DxG) 63 mm x 2"
• (L1) 73 mm (L2) 165 mm (DxG) 75 mm x 2 1/2"
• (L1) 82 mm (L2) 181 mm (DxG) 90 mm x 3"
• (L1) 85 mm (L2) 193 mm (DxG) 110 mm x 4"
