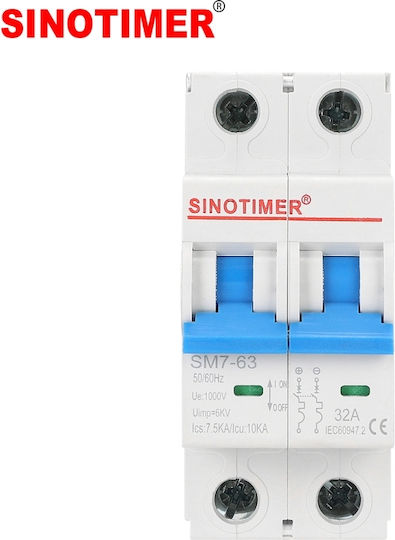

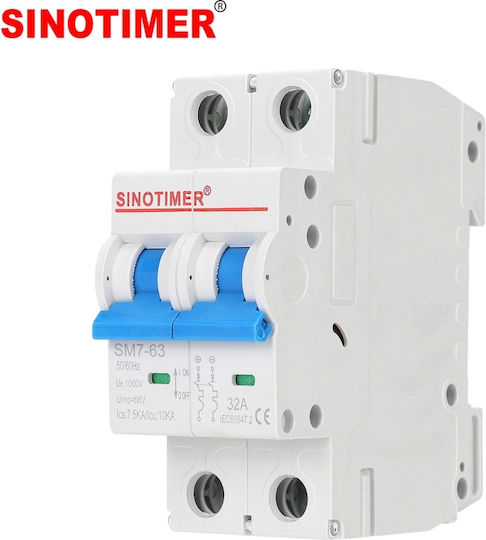

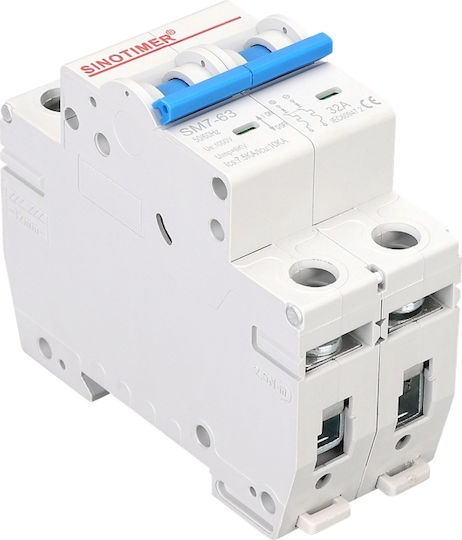

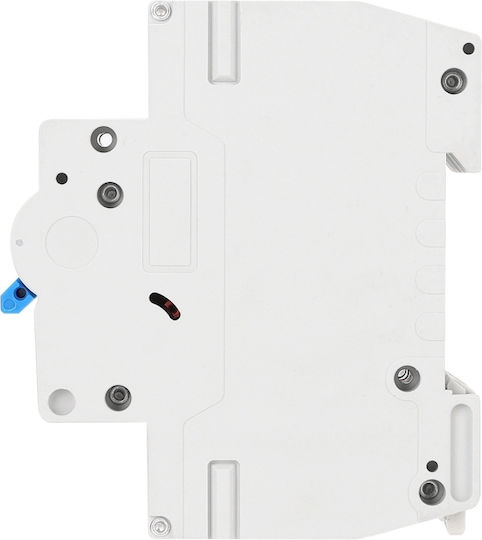

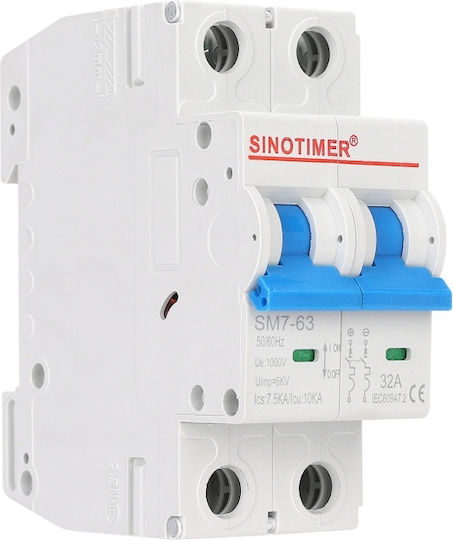

Der DC Bipolar-Schalter SINOTIMER SM7-63 32A ist für den Schutz von Gleichstromkreisen (DC) vor Überlastung und Kurzschlüssen konzipiert. Er ist für den Einsatz in Photovoltaiksystemen, Batteriesystemen, Umrichtern und anderen Hochspannungs-Gleichstromanlagen vorgesehen.

Das Gerät bietet gleichzeitig eine bipolare Trennung, hohe elektrische Stabilität und entspricht den Normen IEC 60947-2. Es ist für Gleichspannung bis 1000V geeignet.

• Hersteller: SINOTIMER
• Modell: SM7-63
• Typ: DC-Schalter
• Anschlussarten: 2P (bipolar)
• Nennstrom: 32A
• Nennspannung: 1000V DC
• Nennfrequenz: 50/60 Hz
• Abschaltfähigkeit:
• Ics: 7,5 kA
• Icu: 10 kA
• Impuls-Spannung (Uimp): 6 kV
• Norm: IEC 60947-2

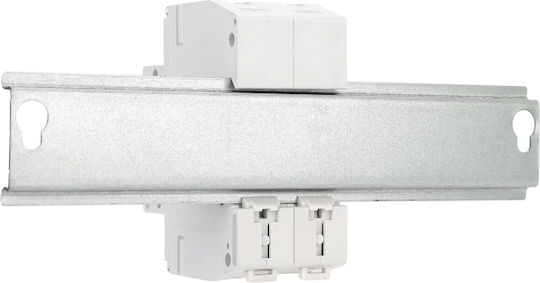

• Halterung: DIN-Schiene 35 mm
• Statusanzeige: Mechanisch (ON / OFF)
• Gehäusematerial: Carbonfaserverstärkter Kunststoff
• Zertifizierung: CE

Funktionen und Vorteile:

• Effektiver Schutz vor DC-Überlastungen
• Schneller Schutz vor DC-Kurzschlüssen
• Gleichzeitige Trennung beider Pole
• Geeignet für Photovoltaik-Strings
• Hohe Zuverlässigkeit bei hohen DC-Spannungen
• Kompaktes Design für Solarmodule

Empfohlene Anwendungsbereiche:

• Photovoltaiksysteme (PV)
• DC-Schaltkästen für Solarmodule
• Energiespeichersysteme (Batterien)
• DC-Umrichter
• Industrielle DC-Anwendungen

Kurzanleitung zur Nutzung:

• Installieren Sie den Schalter auf einer DIN-Schiene.
• Beachten Sie die Polung gemäß Geräteangaben.
• Sichern Sie die ordnungsgemäße Feststellung der Anschlüsse.
• Testen Sie die Funktion vor Inbetriebnahme.
• Die Installation muss von qualifiziertem Personal gemäß den DC-Stromrichtlinien erfolgen.
