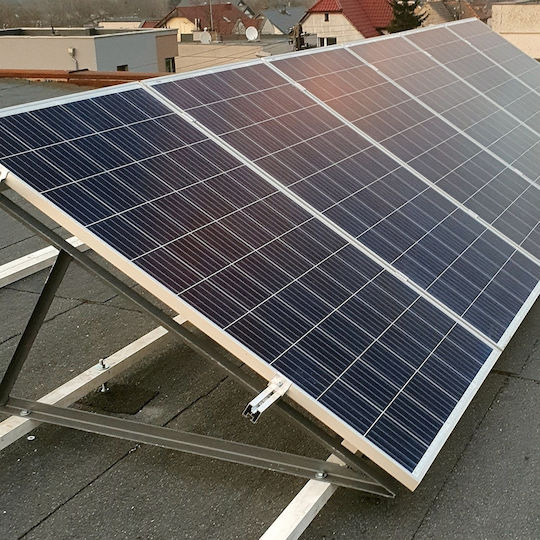

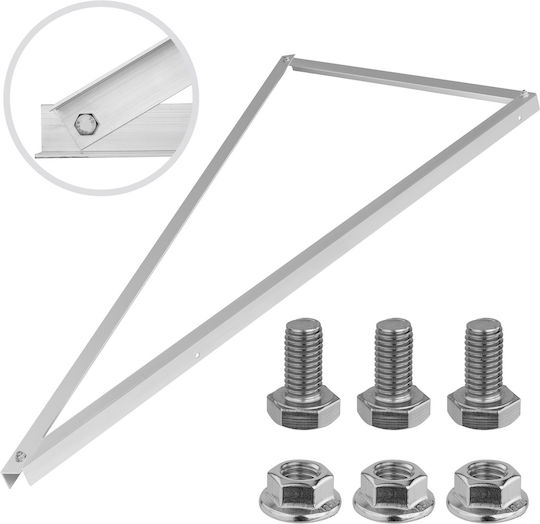

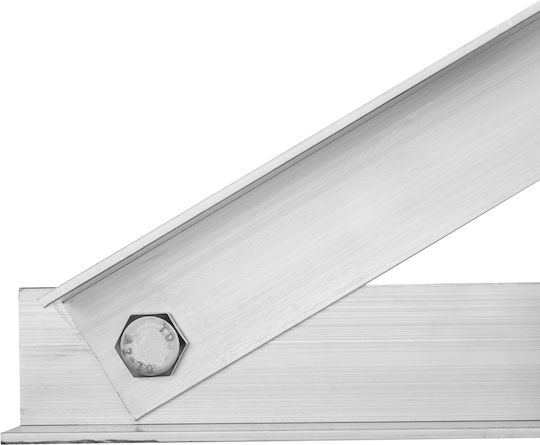

Τρίγωνη στήριξη για την τοποθέτηση φωτοβολταϊκών πάνελ σε επίπεδη στέγη ή στέγη με ελαφριά κλίση. Το προϊόν επιτρέπει την κατακόρυφη εγκατάσταση των πάνελ, με γωνία κλίσης 15° εξασφαλίζοντας τη βέλτιστη τοποθέτηση της επιφάνειας του πάνελ σε σχέση με τον ήλιο. Το τρίγωνο κατασκευάζεται από γωνίες αλουμινίου 40x40x3 mm και παρέχεται με σύνολο βιδών που επιτρέπουν τη συναρμολόγηση των τριών στοιχείων. Υπάρχουν 2 τρύπες στην υποτείνουσα του τριγώνου, που επιτρέπουν την προσάρτηση προφίλ στήριξης (χρησιμοποιώντας βίδες M10). Υπάρχουν 2 τρύπες στη βάση για την στερέωση του τριγώνου στη στέγη ή σε σκυρόδεμα (με βίδες M10, δεν περιλαμβάνονται). Το σετ περιλαμβάνει:

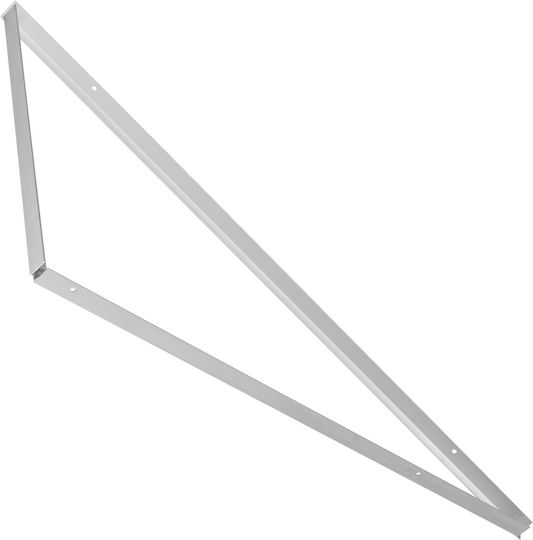

• Τρίγωνη στήριξη (αλουμίνιο)

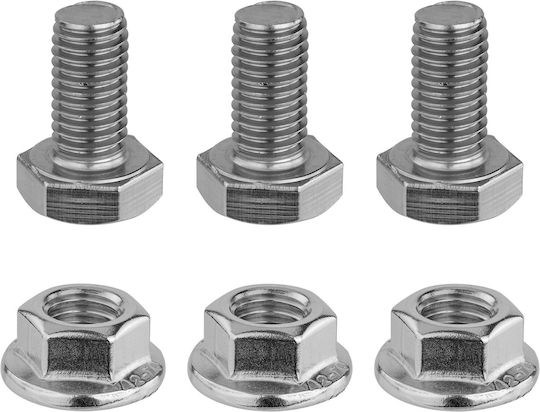

• 3 εξάγωνες βίδες M10x20
• 3 παξιμάδια M10

Προδιαγραφές:

• Διαστάσεις τριγώνου: 1450 x 1450 x 405 mm
• Διαστάσεις γωνίας: 40 x 40 x 3 mm
• Γωνία κλίσης: 15°
• Προσανατολισμός πάνελ: κατακόρυφη
• Υλικό: αλουμίνιο
• Βίδες: M10x20 (ανοξείδωτο A2)
• Παξιμάδια: M10 (ανοξείδωτο A2)

Η σωστή εγκατάσταση φωτοβολταϊκών πάνελ σε στέγη απαιτεί τη χρήση σειράς στοιχείων που εφαρμόζουν σφιχτά. Τα στοιχεία στήριξης για φωτοβολταϊκά πάνελ διαφέρουν ανάλογα με τον τύπο στέγης όπου θα εγκατασταθεί η δομή. Επιπλέον, για κεκλιμένες στέγες, τα στοιχεία επιλέγονται με βάση τον τύπο του υλικού στέγης. Το παρόν προϊόν μπορεί να χρησιμοποιηθεί για την συναρμολόγηση των εξής δομών: για επίπεδη στέγη.
