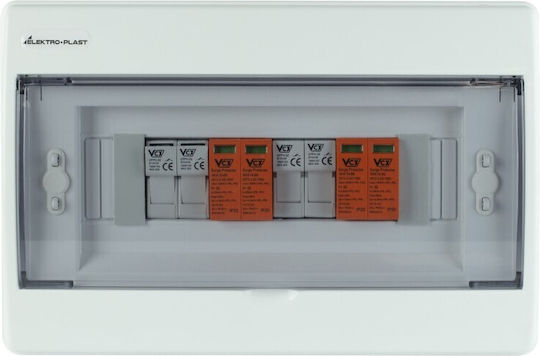

Ηλεκτρικός πίνακας με θέσεις για 8 ασφαλειοδιακόπτες, σχεδιασμένος να προστατεύει τις φωτοβολταϊκές εγκαταστάσεις από υπερφορτώσεις και επιπτώσεις βραχυκυκλώματος σε εφαρμογές DC φωτοβολταϊκής ενέργειας.

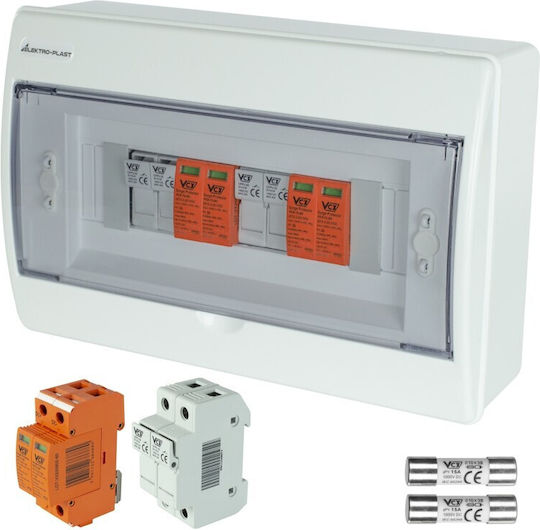

Το σετ περιλαμβάνει:

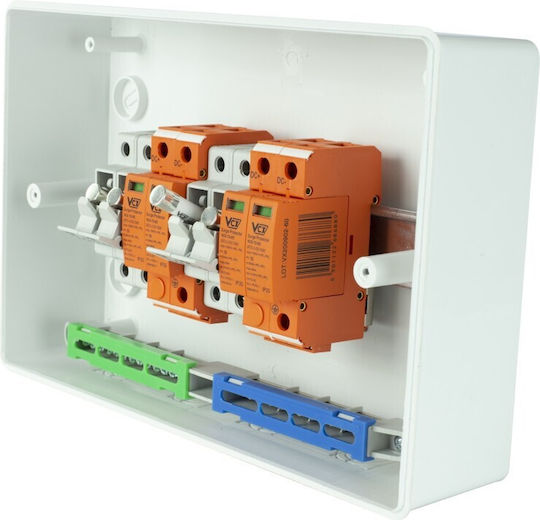

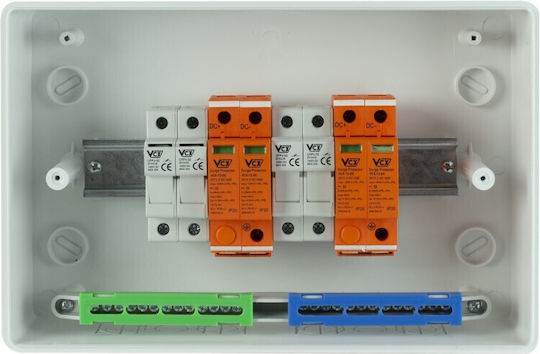

• 1 επιτοίχιο κουτί με 12 ράγες, με κάλυμμα και ράγα N + PE
• 2x 2P Class C 1000V DC προστατευτικά υπερτάσης
• 2x 2P ασφαλειοδιακόπτες 10x38 1000V DC (βάση + δύο gPV 15A σωλήνες ασφαλειών)

Χαρακτηριστικά:

• Τύπος διακόπτη: DC
• Σκοπός: για δύο σειρές (2 γραμμές)
• Ονομαστική τάση: 1000 V DC
• Ονομαστικό ρεύμα: 15A
• Βαθμός προστασίας: IP40
• Θερμίδες N + PE: ναι
• Ράγα TH35: ναι

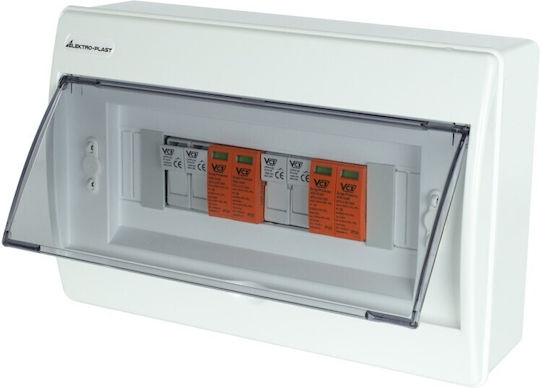

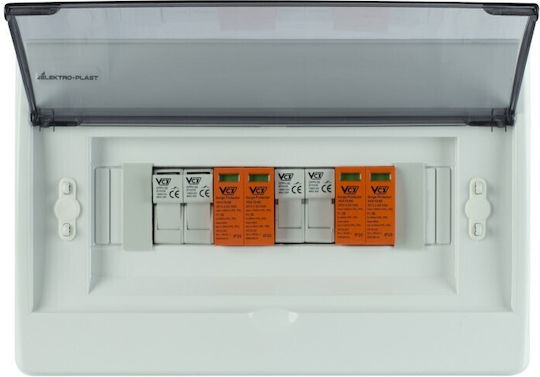

• Πόρτες: ανακλινόμενες, διαυγείς
• Εγκατάσταση: επιτοίχια
• Χρώμα κουτιού: λευκό
• Διαστάσεις κουτιού: 95 x 205 x 311 mm

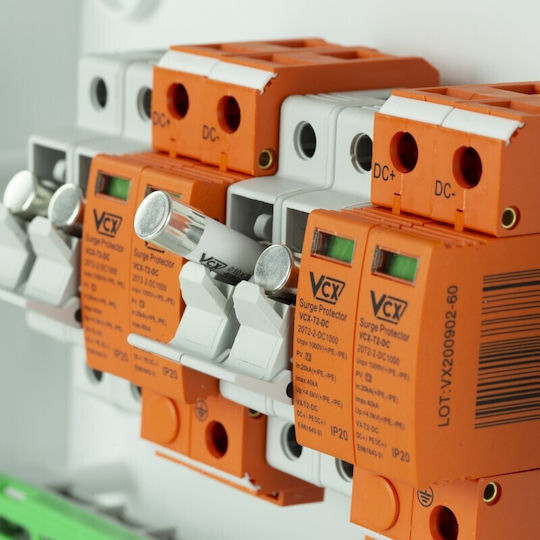

Περιλαμβάνει 2P Class C 1000V DC προστατευτικό υπερτάσης

Αφιερωμένο στην προστασία φωτοβολταϊκών εγκαταστάσεων, διασφαλίζει από τις υπερτάσεις που προκαλούνται από έμμεσες κεραυνούς και διαδικασίες διακοπής ρεύματος.

• Κατηγορία προστασίας: T2 (C DC)
• Σχεδίαση: βαρυστορ
• Πόλοι: 2P
• Απαραίτητη προστασία: 32A
• Μέγιστες συνδέσεις: 35mm²
• Ονομαστική τάση λειτουργίας: Un 1000V DC
• Μέγιστη τάση λειτουργίας: Uc 1060V DC
• Τρέχουσα δοκιμής: In (8/20) 20 kA
• Μέγιστο ρεύμα: Imax (8/20) 40 kA
• Επίπεδο προστασίας τάσης: μέχρι <4.0 kV
• Θερμοκρασία λειτουργίας: -30 / +50 °C
• Δείκτης λειτουργίας: οπτικός
• Στήριξη: 35 mm ράγα

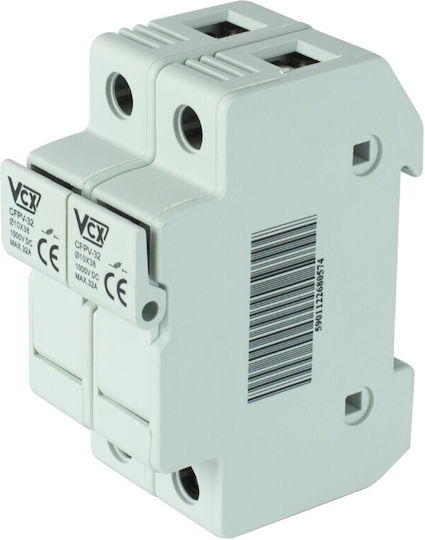

Περιλαμβάνει 2P ασφαλειοδιακόπτη 10x38 1000V DC

Η βάση ασφαλειοδιακόπτη είναι εξοπλισμένη με δύο gPV 10x38 15A ασφάλειες (σύμφωνα με το πρότυπο IEC60269). Προορίζεται για χρήση σε φωτοβολταϊκά συστήματα.

• Πόλοι: 2P
• Μέγεθος ασφάλειας: 10 x 38
• Ονομαστικό ρεύμα ασφάλειας: 15A
• Μέγιστο ρεύμα βάσης: 32A
• Μέγιστη τάση λειτουργίας: 1000V DC
• Συχνότητα: 50/60 Hz
• Θερμοκρασία λειτουργίας: -25 / +50 °C
• Διαστάσεις: 36 x 78 x 60 mm
• Στήριξη: 35 mm ράγα
