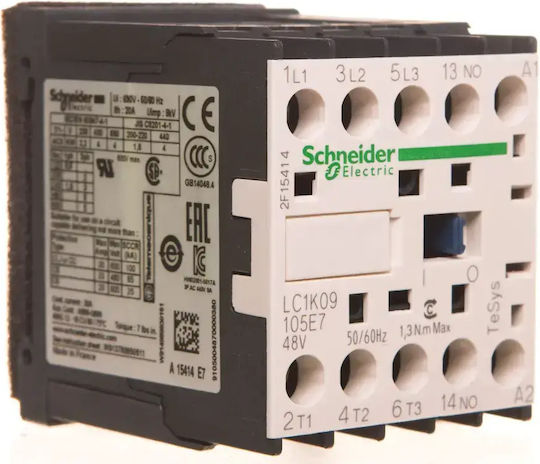

Η σειρά TeSys K είναι επαφέας κατάλληλος για εφαρμογές ελέγχου ωμικού φορτίου και κινητήρα. Προσφέρει:

• Κατηγορία χρήσης: AC-3, AC-1, AC-4
• 3 πόλοι, 3 NO
• Ονομαστικό ρεύμα: 9 A (20 A, 16 A)
• Τάση ελέγχου: 48 V AC 50/60 Hz
• Βοηθητική επαφή 1 NO

Τεχνικά χαρακτηριστικά:

• Ικανότητα ισχύος κινητήρα:
  • 2.2 kW στα 400 V AC 50/60 Hz AC-4
  • 2.2 kW στα 220...230 V AC 50/60 Hz AC-3
  • 4 kW στα 380...415 V, 440 V, 480 V, 500...600 V και 660...690 V AC 50/60 Hz AC-3
• Κατηγορία υπέρτασης: III
• Ith: 20 A, 10 A
• Irms: 110 A σύμφωνα με NF C 63-110 και IEC 60947
• Ικανότητα βραχυκυκλώματος:
  • 110 A στα 415 V, 440 V, 220...230 V και 380...400 V
  • 80 A στα 500 V
  • 70 A στα 660...690 V σύμφωνα με IEC 60947
• Ασφάλειες:
  • 25 A gG, 25 A aM για κύκλωμα ισχύος
  • 10 A gG για κύκλωμα σηματοδότησης σύμφωνα με IEC 60947 και VDE 0660
• Μέση αντίσταση: 3 mΩ στα 50 Hz - Ith 20 A
• Αντίσταση μόνωσης: > 10 MΩ
• Κατανάλωση: 30 VA έλξης και 4,5 VA συγκράτησης στους 20 °C
• Απώλεια θερμότητας: 1,3 W
• Εύρος τάσης ελέγχου: 0,2...0,75 Uc και 0.8...1.15 Uc
• Συχνότητα ζεύξης: 3600 κύκλοι/h
• Χρόνος λειτουργίας: 10...20 ms
• Βοηθητική επαφή άμεσης λειτουργίας (1 NO)
• B10d: 1369863 κύκλοι με ονομαστικό φορτίο και 20000000 κύκλοι με μηχανικό φορτίο σύμφωνα με EN/ISO 13849-1

Πιστοποιήσεις: UL, CSA

Προστασία: TC σύμφωνα με IEC 60068 και DIN 50016

Υψόμετρο λειτουργίας: 2000 m χωρίς υποβάθμιση

Πυραντοχή: V1 σύμφωνα με UL 94

Συμμόρφωση RoHS: συμμορφώνεται
